構建高效、穩定的NIR-II磷光以跟蹤活體單細胞、時間分辨成像

         體內光學成像和分析領域已經通過采用近紅外二區（NIR-II，1000-1700 nm）波長實現了革命性的變革。由于這一波段的光能顯著減少組織散射，因此能夠?qū)崿F(xiàn)更深層次的組織穿透。這一技術極大地增強了我們對生命系統實時觀察的能力，能夠以更高的清晰度和分辨率捕捉諸如血流、呼吸、心臟周期以及腎臟清除等動態生理過程。這些進步的關鍵在于分子熒光團在NIR-II波段中能夠發出明亮的光，從而顯著提升了NIR-II光學成像的性能。盡管取得了顯著進展，但由于內源性自身熒光在NIR-II波段的拖尾發射帶來的背景噪聲，實現高對比度成像依然面臨挑戰。在這種情況下，將長壽命磷光與時間分辨成像技術相結合，以增強成像對比度，是一個有希望的解決方案。這是因為組織內源性熒光壽命通常較短（小于10納秒）。然而，盡管已有關于相關無機納米材料的報道，適合NIR-II波段光學成像的分子磷光材料的發展仍然相對有限。

         磷光是一種由三重態躍遷產生的發光現象，通常表現為系統間交叉（ISC）效率低，嚴重的非輻射能量耗散，以及由于自旋禁止過程導致的較慢的發光速率。較長的壽命和對氧的敏感性使得三重態激子更容易被氧氣、水和室溫等環境因素所猝滅。因此，室溫下水溶液中的分子磷光現象極為罕見。目前，用于NIR-II波段的分子磷光材料的開發仍處于初期階段。這些磷光團的磷光僅能在無水、無氧和低溫（77 K）條件下勉強測量，難以應用于生物場景。因此，開發能夠在室溫水溶液中穩定發光的高質量NIR-II分子磷光材料，以實現高質量的活體成像，仍然是一個迫切且充滿挑戰的需求。
         為解決上述問題，某大學教授研究團隊構建了一系列基于取代基調控策略的同色四(異氰基)-銠(I)配合物，其通過親金屬自組裝成寡聚物可以形成明亮和穩定的NIR-II分子磷光材料。這些寡聚物具有極高的ISC效率(~98%)和增強的激子耦合長度，兩者協同導致了寡聚物較高的光致發光量子產率(PLQY, 0.15-0.98%)。4dσ*(銠)→5pσ(銠)/π*(異氰化物)的三重態過渡態導致了寡聚體較長的磷光壽命(7-8 μs)。結合胎牛血清(FBS)后，組裝蛋白復合物在生物環境中顯示出更高的PLQY(0.17-3.93%)和長期穩定性。為了證明這一概念，研究人員進行了單巨噬細胞多路跟蹤和壽命成像，以證明這些高強度和長壽命的NIR-II分子發光材料在光學成像中的潛在優勢。這項工作不僅為長波長分子磷光的產生提供了一個模型，而且為進一步提高NIR-II成像的對比度提供了一條有希望的途徑。

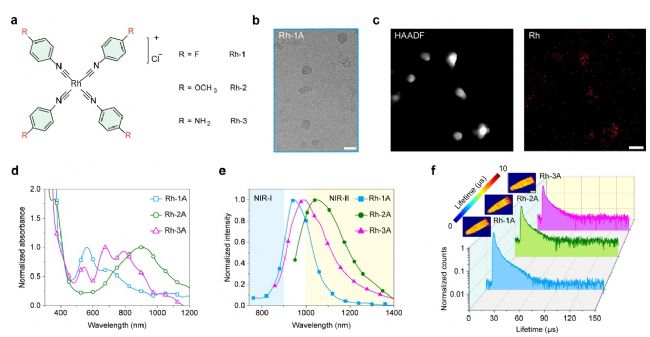

圖1.（a）對稱異氰基銠(I)配合物的分子結構。（b）Rh-1A的低溫透射電鏡圖像 Rh- 1a納米結構的HAADF掃描TEM圖像以及 x射線能譜元素圖。Rh-1A、Rh-2A和Rh-3A在水溶液(1% DMSO)中的吸收和發射光譜。（f）Rh-1A、Rh-2A和Rh-3A的發光衰減曲線，插圖為近紅外相機壽命成像的樣品圖片。Rh-1A、Rh-2A、Rh-3A分別為Rh-1、Rh-2、Rh-3在水溶液中的組合體。

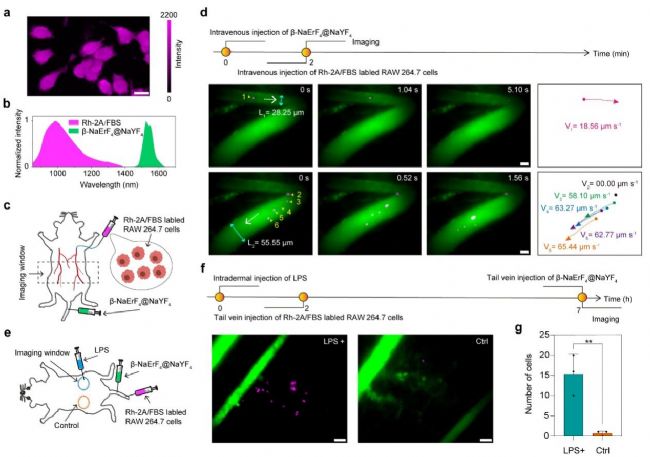

圖2.（a）Rh-2A/ fbs標記巨噬細胞的NIR-II發光成像。（b）Rh-2A/FBS(洋紅色)和磷脂包封β-NaErF4@NaYF4(綠色)在808 nm激發下的歸一化發射光譜。（c）細胞追蹤實驗簡化示意圖。（d）血管中Rh-2A/ fbs標記巨噬細胞的雙色成像。（e）急性炎癥小鼠模型簡化示意圖。（f）尾靜脈注射Rh-2A/ fbs標記的巨噬細胞后炎癥區巨噬細胞募集的多路成像。（g）LPS誘導的皮膚炎癥(LPS+，藍色)和健康區(Ctrl，黃色)成像區巨噬細胞數量對比。


圖3.（a）含有Rh-3A/FBS的毛細血管被模擬組織(1%脂肪乳劑)覆蓋前后的發光強度圖像和壽命圖像。（b）Rh-3A/FBS相對于脂肪乳劑浸泡深度的歸一化強度和壽命。（c，f） 熒光與壽命成像比較模型示意圖。（d，e，g）熒光與壽命成像比較結果。激發:808 nm。比例尺:5mm。

參考文獻:
Ben Shi#, Lu Zhang#, Kui Yan, Jiang Ming, Zihan Chen, Ying Chen, Haisheng He, HongxinZhang, Lixin Wang, Shangfeng Wang* and Fan Zhang*, Angew. Chem. Int. Ed., 2024, e202410118.

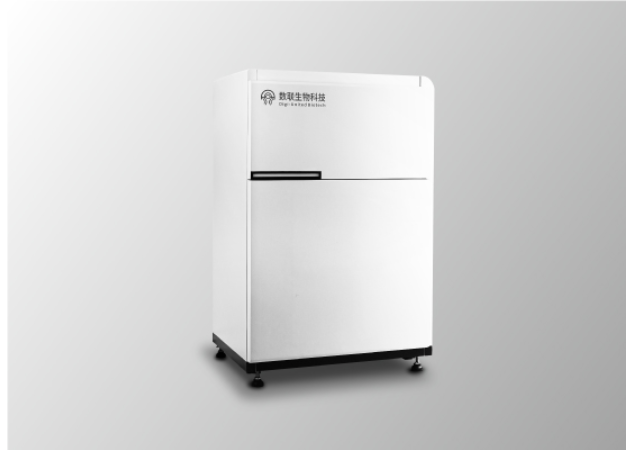

         本文利用NIR-II-LT完成了小鼠活體肝臟和胃的熒光壽命成像實驗。NIR-II-LT是一款長熒光壽命（微秒-毫秒）成像的近紅外二區系統，用于表征體內或體外探針的熒光壽命信息。搭載深度制冷的InGaAs近紅外相機能夠滿足長時間曝光成像，尤其對于弱光能有很高的采集效率。自主開發的熒光壽命成像軟件功能一鍵操作，可方便的實現樣品信號采集、參數調節、熒光壽命擬合等一系列操作，獲得最終熒光壽命數據。成像視野2 cm×2 cm。除此之外，系統仍然具有寬場熒光成像功能，可利用軟件電動切換成像模式。系統配有三維平移臺（集合了自動加熱裝置），選配激光器、X射線、近紅外LED等等。該NIR-II-LT可應用于活體內多組分定量分析、活體內免疫組化分析、活體細胞標記以及活體內腫瘤微環境的定量傳感分析，實現熒光強度成像無法實現的深組織定量分析等。

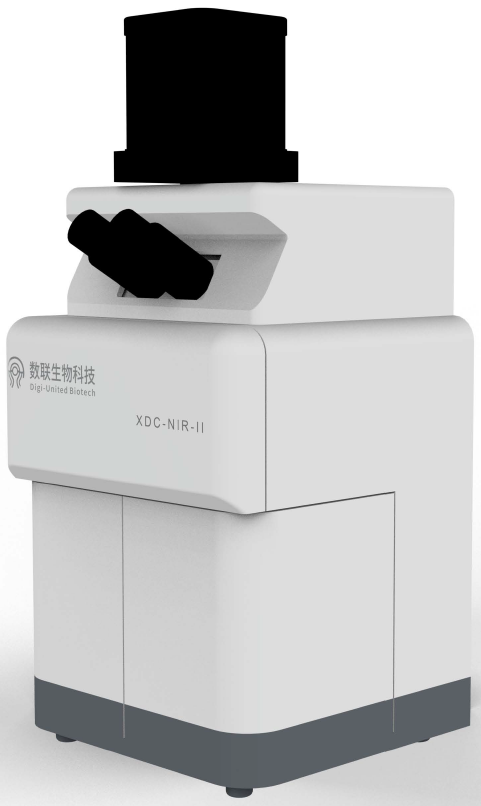

         文中巨噬細胞活體追蹤及多色成像實驗均采用近紅外二區顯微成像系統M-NIR-II進行的。該M-NR-II系統相機性能優異，具有三種深度制冷的InGaAs近紅外相機可供用戶自由選擇。配備多款不同倍數的物鏡，能夠?qū)崿F(xiàn)多種微區視野高信噪比活體成像�？蛇x配多重波長激光器、X射線、近紅外LED等多種激發光源。可搭配多個相機，動態實時示蹤活體多種不同標記物。自主開發的軟件功能一鍵操作，可實現圖像采集與處理一體化，圖像處理功能強大，終身免費升級。該系統可應用于腫瘤局部成像、微血管造影、細胞染色實驗、活體細胞示蹤、免疫細胞互作機理研究、癌細胞遷移以及病理切片分析等。
