小鼠模型在柔性可植入生物電子貼片POCKET研發中的應用

2026年1月27日，來自北京航天航空大學常凌乾團隊等多個團隊合作在Cell上發表了題為”An organ-conformal, kirigami-structured bioelectronic patch for precise intracellular delivery”的研究文章。研究團隊提出了一種基于剪紙（kirigami）結構的器官定制化理論，并據此開發了POCKET（用于器官定制化、剪紙結構電轉染的生物電子貼片），該貼片通過參數化設計實現與目標器官的無縫貼合，利用納米孔-細胞緊密對接構型實現了安全、高效、可控的全器官尺度胞內遞送，并成功應用于卵巢基因治療和腎臟藥物遞送。

南模生物為該研究提供了Dppa3-IRES-Cre（目錄號：NM-KI-00040）及Brca1-Flox（目錄號：NM-CKO-18007）小鼠模型

傳統生物電子貼片在治療復雜器官疾病時面臨三大核心挑戰：首先，受限于機械與材料特性，現有裝置難以與不規則曲面的器官實現緊密的共形貼合；其次，其龐大的結構導致在組織-設備界面的遞送效率與空間可控性嚴重受限；最后，為提升貼合度而采用的柔性設計往往以犧牲有效覆蓋面積為代價，無法實現全器官尺度的高效均勻遞送。

因此，開發一種能同時突破“貼不緊、遞不準、蓋不全”困境，實現器官高共形貼合、最大化功能覆蓋、并在全器官層面進行高效、均勻且空間可控的細胞內遞送的新型生物電子界面技術，已成為推動精準器官治療發展的關鍵突破口。

1 器官共形剪紙?jiān)O(shè)計的原理
可穿戴/植入式貼片的共形性有助于其與目標器官的無縫整合。這種整合對于組織-設備界面的正常功能至關重要，特別是對于具有不規則解剖結構（如卵巢-輸卵管系統）的器官實現高效且空間可控的細胞內遞送。

為增強傳統平面器械的共形性并實現全器官表面覆蓋，研究團隊建立了一套通用的共形性理論，以指導基于剪紙結構的貼片定制化設計（圖1A）。該理論的核心在于，通過分析目標器官表面的高斯曲率分布，并建立數學模型，推導出剪紙單元的關鍵幾何參數（長度L與鉸鏈寬度S）與器官曲率半徑（R_s）之間的臨界關系（圖1D-F）。

這一基于定制化剪紙的共形設計原理，成功解決了傳統器件在復雜解剖結構器官上難以同時實現高貼合度、大面積覆蓋與高效生物界面耦合的長期挑戰，為后續在各種器官上進行安全、均勻、可控的全器官尺度遞送奠定了理論基礎與技術基礎。

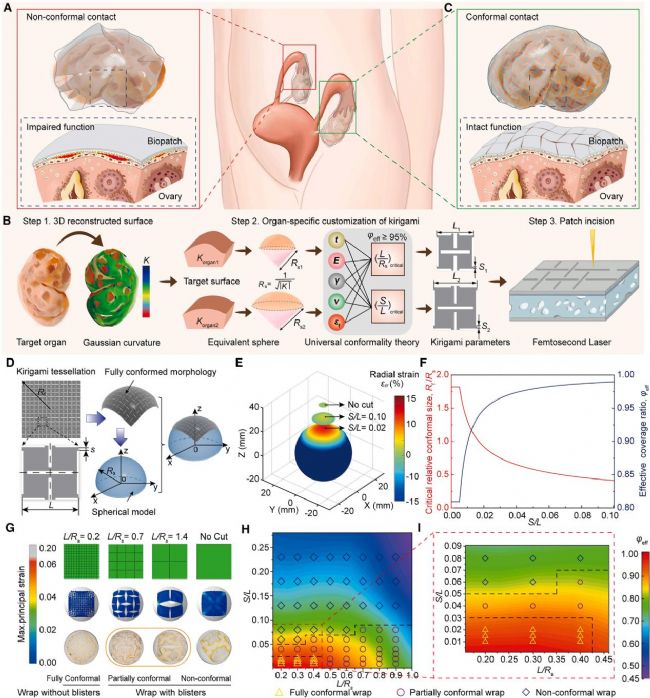

圖1. 基于定量符合性分析的器官定制折紙?jiān)O(shè)計策略

2 生物電子POCKET的設計與制備
在通用共形理論的指導下，研究團隊開發了生物電子POCKET，專門用于全器官尺度上安全、高效和精準的細胞內遞送。POCKET由兩個功能模塊組成：(1) 定制剪紙結構中的電轉染模塊，(2) 為電轉染供電的無線供電模塊（圖2A和2B）。電轉染模塊由四個薄層組裝而成：封裝層、電極層、藥物儲庫層和納米孔層（圖2C）。含納米孔的POCKET貼片可在低施加電壓（如20 V）下實現精準、安全和可控的細胞電轉染，在器官表面達到一致的~80%轉染效率（圖2E）。

隨后，研究團隊在新鮮收獲的豬卵巢上驗證了POCKET的共形性，在特征高斯曲率下，不同剪紙尺寸的器官包裹結果表明，隨著L和S減小，器械屈曲和分層引起的水泡數量和尺寸減小，在(L/R_s)_critical = 0.3和(S/L)_critical = 0.018時達到完全共形（圖2H, 2I）。同時，φ_eff從未切割平面電轉染（平面ET）貼片的~40%增加到POCKET貼片的近97%（圖2J）。

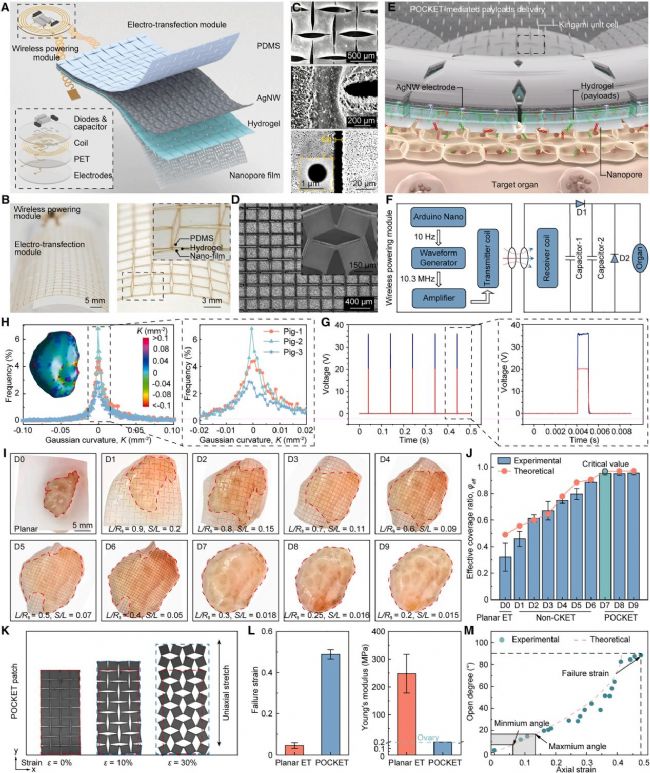

圖2. 生物電子口袋的整體設計與表征

3 POCKET增強全器官的遞送效率和均勻性
為驗證POCKET在實際復雜器官中的遞送性能，研究團隊在多種具有不規則曲面結構的器官上進行了系統性評估，包括兔角膜、小鼠腎臟以及豬和人的卵巢。結果顯示，與未經切割的平面電轉染貼片和非定制化的折紙結構貼片相比，POCKET在所有測試器官表面均實現了高度均勻且強烈的報告分子信號分布 (圖3A, 3B)。定量分析表明，POCKET的遞送效率在不同器官間穩定在約84%，接近于90.25%的理論最大值，并顯著優于兩種對照貼片 (圖3C)。同時，其遞送的有效載荷劑量相比平面貼片和普通折紙貼片分別提高了6倍和3倍，凸顯了其高效的遞送能力 (圖3D)。

隨后，研究團隊闡明了其優異性能的機制，證明在POCKET的設計參數下，電極間距在30毫米內對遞送效率無明顯影響，這為在不同尺寸器官上的應用提供了靈活性 (圖3J-L)。綜上所述，POCKET通過其共形設計、納米孔-細胞并置界面和優化的電學結構，協同作用，最終實現了在全器官尺度上高效、均勻且空間可控的細胞內遞送。

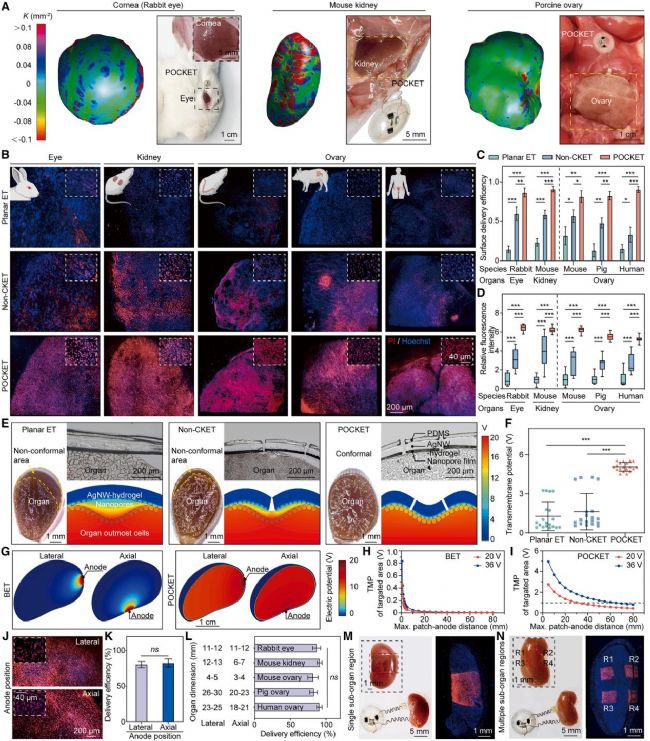

圖3. 完全符合性設計實現的高遞送效率與口袋均勻性

4 POCKET介導的體內全器官基因轉染
隨后，研究團隊系統驗證了POCKET在活體全器官轉染中的安全性、效率和空間可控性。研究團隊將POCKET定制化地貼附于小鼠的一個（左側）卵巢-輸卵管（圖4A），通過無線觸發熒光蛋白編碼質粒（PCMV-GFP和PCMV-mCherry）的電轉染，隨后進行活體動物監測。結果表明，POCKET處理的小鼠僅在左卵巢和輸卵管顯示出高度局部化的報告信號，而基于注射的基因轉染則導致有效載荷擴散到脫靶器官，并且在靶器官內呈彌散分布（圖4B、4C）。接下來，研究團隊評估了POCKET轉染靶向器官細胞層的可控性，以避免生殖細胞暴露于外源DNA。流式細胞術結果表明，POCKET在卵巢中實現了50%的體內轉染效率，在輸卵管中實現了55%（圖4D, 4E）。

進一步研究顯示，POCKET轉染的表面細胞細胞外囊泡（EV）分泌增強，質粒衍生mRNA含量顯著升高I（圖4H-4J）。通過應用外泌體分泌抑制劑（GW4869），研究團隊可限制質粒衍生蛋白的位置，確認器官內部的信號是POCKET誘導的含mRNA EV向內傳播的結果（圖4K, 4L）。基于這些結果，研究團隊建立了POCKET介導的卵巢基因治療策略：使用POCKET將質粒DNA轉染到表面體細胞，同時促進EV產生，然后通過EV將質粒衍生mRNA傳遞到器官內部（圖4M）。結合高效電轉染的精準可控性與促進含mRNA EV產生的能力，POCKET為卵巢提供了一種安全的基因治療方法。

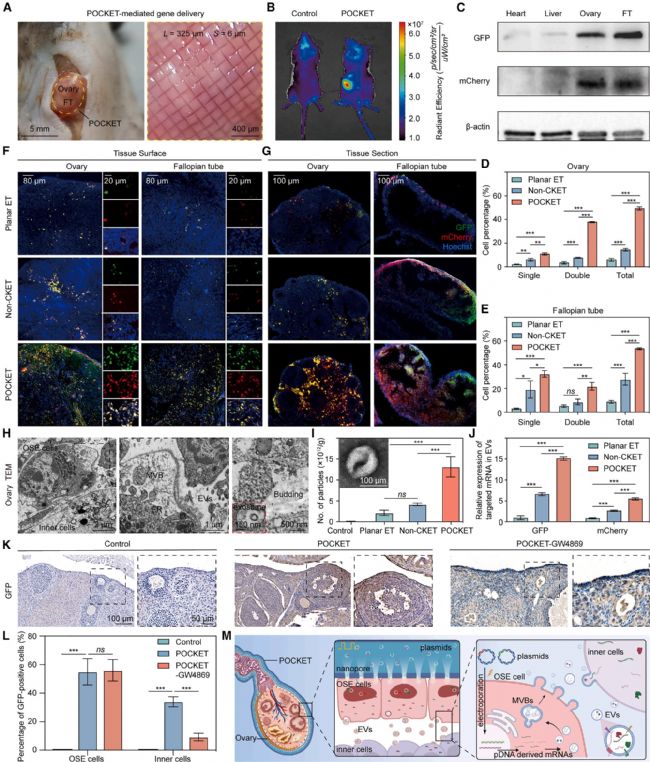

圖4. 通過囊泡及EV介導的遞送策略
實現可控高效的體內基因轉染

5 POCKET介導的Brca1突變小鼠雙鏈斷裂修復
全球范圍內，具有BRCA1基因生殖系致病變異的女性遭受雙鏈斷裂（DSB）積累和錯誤修復，顯著增加卵巢功能障礙、不孕（主要由于卵母細胞和顆粒細胞老化）甚至卵巢癌（來源于OSE細胞）的風險。通過將功能性BRCA1 DNA拷貝轉移到卵巢-輸卵管系統的基因治療旨在糾正BRCA1缺陷并維持表型逆轉，即恢復DSB修復的正常功能。為驗證這一猜想，研究團隊在生殖系Brca1突變（Brca1+/−）小鼠模型中探究了其介導的基因治療對DNA雙鏈斷裂修復功能的恢復作用（圖5A-C）。

研究團隊首先基于DSB特異性生物標志物γ-H2AX評估DSB積累水平。結果表明，相較于平面ET和非CKET，僅POCKET介導的轉染可在卵巢和輸卵管中實現顯著的BRCA1上調和γ-H2AX下調，DNA損傷減少85%（圖5D-5F）。

在不同基因型小鼠中，POCKET治療使BRCA1嚴重缺陷的突變小鼠卵巢BRCA1表達提升13倍，將DNA損傷減少95%，使其降至野生型對照水平的50%；在野生型小鼠中也顯示出明顯的輻射防護效果（圖5G-I）。

進一步為期150天的長期觀察證實了其癌癥預防潛力，一次指定劑量（600 ng）POCKET轉染基因治療藥物在小鼠卵巢中的有效持續時間約為150天（圖5J）。結果顯示，MT-NC組小鼠在治療后90天內OSE出現異常增生病變（圖5K）。所有病變均通過p53、γ-H2AX和CK7陽性信號被鑒定為p53特征，代表上皮源性卵巢癌的早期癌變（圖5L）。到第150天，100%（n=22）的MT-NC小鼠發展為卵巢癌（圖5M）。相比之下，MT-Brca1小鼠在治療周期內保持無癌狀態，表明POCKET介導的卵巢基因治療可有效預防癌癥。


圖5. 通過POCKET介導的基因治療改善
Brca1突變小鼠的DNA損傷修復功能

6 POCKET介導的基因治療恢復卵巢功能
為評估POCKET介導的Brca1基因治療對卵巢功能的恢復作用，研究團隊在生殖系Brca1突變（Brca1+/−，MT）小鼠中開展了系統性評估（圖5A）。結果表明，經POCKET遞送Brca1基因治療后，突變小鼠原本降低的窩產仔數與異常的新生鼠體重均得到顯著改善并恢復至野生型水平（圖6B, C）。同時，卵巢儲備標志物抗繆勒管激素（AMH）在顆粒細胞中的表達顯著升高（圖6D），血清中雌激素與孕酮水平也恢復正常（圖6E, F），提示卵巢內分泌功能獲得全面改善。在卵母細胞質量方面，治療后超數排卵獲取的卵母細胞數量顯著增加（圖6H），體外受精率與囊胚形成率均大幅提升至野生型水平（圖6I, J）。全外顯子組測序進一步顯示，治療組胚胎的突變負荷顯著降低（圖6K, L），突變基因總數減少27%（圖6M），且生殖系中未檢出外源基因整合，證實該療法在有效恢復卵巢排卵功能與胚胎發育潛能的同時，具備良好的遺傳安全性。這些結果共同表明，POCKET介導的Brca1基因治療不僅能通過糾正DSB修復缺陷來降低癌癥風險，還能多方位地恢復卵巢的內分泌功能、卵泡發育、卵母細胞質量及胚胎發育潛能。

圖6. 通過POCKET介導的基因治療改善
Brca1突變小鼠的卵巢功能

7 POCKET介導的長期藥物遞送可維持腎功能
為評估POCKET在慢性疾病治療中的適用性，研究團隊進一步建立了腎臟缺血-再灌注損傷（IRI）模型，探究其長期藥物遞送效能（圖7A）。結果顯示，POCKET在腎臟表面可穩定整合超過12周，其完全共形的特性有效減輕了異物反應，僅誘導形成薄層疏松的纖維囊（圖7），為持續的藥物滲透創造了有利條件。通過靜電結合負載地塞米松（Dex）后，POCKET能通過每日電驅動實現精準可控的藥物釋放（圖7D，E）。與常規口服給藥相比，這種局部遞送策略使腎臟的藥物暴露量提升了2.4倍，同時將血漿藥物濃度降低了99.5%（圖7C），從而在IRI早期顯著減少了腎小管細胞凋亡與管型形成（圖7J），并在慢性期促進了活躍的細胞增殖與小管再生，有效抑制了纖維化進展（圖7K）。治療全程中，POCKET組腎臟的膠原沉積顯著減少，血清肌酐和尿素氮水平也明顯優于口服組（圖7L，M）。

更重要的是，POCKET在有效降低腎臟局部CD4+免疫細胞浸潤的同時（圖7P，Q），維持了胸腺等淋巴器官中CD4+細胞的正常水平（圖7N，O），成功將免疫抑制效應限定于靶器官，進而避免了口服糖皮質激素常見的全身性副作用，如骨質疏松和感染風險增加。綜上所述，POCKET作為一種可長期植入的平臺，通過實現局部、精準且可控的藥物遞送，在有效促進腎損傷修復與功能保護的同時，最大程度地規避了傳統全身給藥的局限性。

圖7. 慢性植入式腎缺血再灌注損傷（IRI）治療
小鼠模型的腎囊袋

總的來說，本研究報告了一種用于器官共形、剪紙結構電轉染（POCKET） 的生物電子貼片。該貼片通過參數化定制實現高共形性，在目標器官上達到了理論最大有效覆蓋面積。四層結構的POCKET在組織-設備界面形成了一種獨特的納米孔-細胞并置構型，既能誘導精確、均勻的電穿孔，又能加速有效載荷的細胞內運輸。其高遞送效率和精確的空間可控性已在多種器官中得到系統驗證。POCKET介導的治療性遞送實現了對器官的保護，使其免受累積性DNA損傷或缺血-再灌注損傷的侵害，從而恢復了器官功能。這項工作提出了一種具有轉化價值的可定制技術，可用于挑戰性靶器官的精準治療。

圖8. 研究模式圖
