LI-6800 | 便攜式光合熒光測量系統快速上手指南

LI-6800便攜式光合熒光測量系統

本文旨在協助您快速上手使用LI-6800便攜式光合熒光測量系統。該系統主要包括主機、分析器頭、葉室等。

1、主機

主機包含：氣流控制系統（流速、CO2濃度、相對濕度）、電纜插口和顯示屏等。

主機右側設有電源開關鍵、可控氣流出口、分析器電纜插口、葉室電纜插口、電源電纜插口（交流電）等。



2、可控氣流

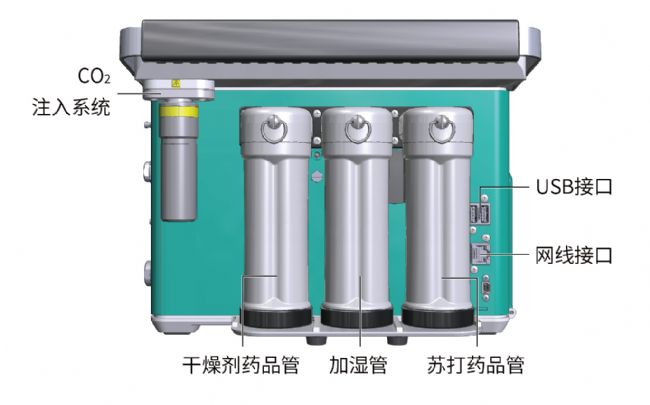

主機背面安裝有1個CO2注入系統和3個化學藥品管。除此之外，還包括USB接口（支持外部存儲設備）和網線接口等。



3、CO₂注入系統

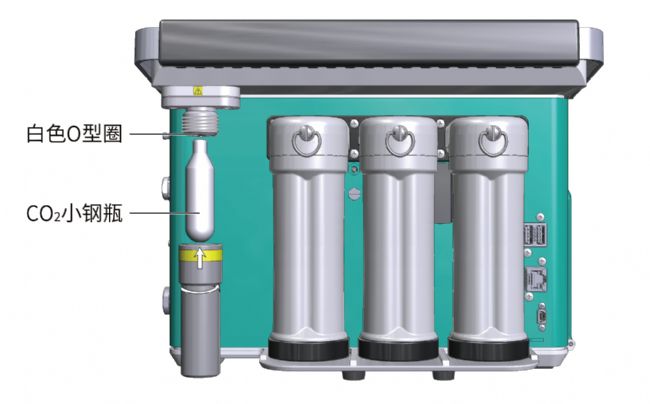

檢查注入系統頂部白色O形密封圈是否安裝正確，然后將CO2小鋼瓶（8g）塞入套筒。將套筒擰緊，直至遇到輕微阻力，然后再迅速擰緊約半圈以刺穿小鋼瓶頂部。一個CO2小鋼瓶能持續使用8小時。



4、3個化學藥品管

3個化學藥品管包括：干燥劑藥品管、加濕管、蘇打藥品管。每個管身頂部均貼有標簽（H2O SCRUB、H2O ADD、CO2 SCRUB）。請根據標簽所示信息，逐一填充對應化學藥品。

將管身頂部的卡扣逆時針旋轉¼圈，解除應力后向后輕拉使其脫落。將化學藥品管底部朝上，逆時針旋松黑色底蓋直至與管身脫離。

對蘇打和干燥劑藥品來說，倒入對應化學藥品，直至藥品頂部距離管口約1cm左右時停止。在確保管身和黑色底蓋螺紋清潔狀態下，重新將黑色底蓋擰緊。擰緊后應上下顛倒幾次，確保藥品填充妥當。

采用類似的方法給加濕管內加實驗室蒸餾水或純凈水。水不必加入過滿，通常情況下約占管體體積1/2至2/3即可。重新安裝到主機上時，請擦拭管身外的灰塵和水珠殘留。

注意：在主機機身上，對應化學藥品管的位置，會有英文標識（H2O SCRUB、H2O ADD、CO2 SCRUB），請確保與化學藥品管頂部標簽上的信息一致。

5、干燥劑藥品管

用新的Sorbead Orange CHAMELEON 硅膠珠（未吸水前為橙色）進行填充。將蓋子擰緊，直到輕微擠壓O形密封圈，然后重新將干燥劑藥品管固定回主機（注：也可以使用Drierite顆粒型干燥劑，詳見說明書）。



6、加濕管

加濕管中填充約1/2至2/3體積水后，將底部黑色蓋子重新擰緊，之后裝回到主機上。（注意：如果您使用的是填充有Stuttgarter Masse陶瓷顆�；�質的舊型加濕管，一般加水10-15ml。上下顛倒幾次后，以加濕管內壁無肉眼可見液態水/水珠為標準，切忌加多。詳細填充方法，請參閱說明書。）

7、蘇打藥品管

用蘇打藥品填充。在清理掉螺紋上的藥品粉塵后，重新將蓋子擰緊，直到輕微擠壓O形密封圈，然后重新安裝回主機。

8、連接線纜和外置光量子傳感器

線纜中包含氣路管和電纜。將其一端連接到分析器頭部插口，將另一端連接到主機側面插口上。插口均為快速接頭，直插直拔，無需旋轉。如果使用熒光葉室，請將熒光葉室電纜連接到主機側面標注有“HEAD(1)”或“HEAD(2)”的任意一個插口上。LI-190R外置光量子傳感器連接到分析器頭部PAR插孔上，并在開機后在主機系統內輸入LI-190R的序列號和校準系數，詳見說明書。



9、供電方式

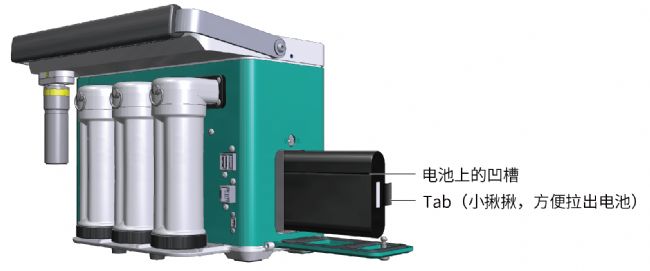

可以使用鋰電池或交流電源為L(zhǎng)I-6800供電。若在使用電池時，同時又插有交流電，電池則處于充電狀態。



10、開關機

短按電源開關按鍵即可開機。注意：請不要在LI-6800通電時連接或斷開電纜，這樣會損壞電子元件。若要關機，短按電源開關按鍵或在系統界面點擊Start Up > Standby/Power Off >Power Off，按照屏幕提示操作關機即可。



11、系統自檢

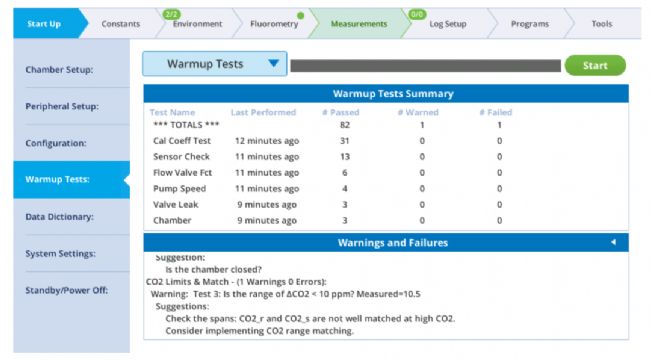

在葉室關閉的情況下，點按“Start Up > Warmup Tests”進行系統自檢。首次啟動儀器時、更換葉室或化學藥品后，推薦進行此測試。系統自檢耗時不超過15分鐘，自檢結束后會報告測試結果。報告中會針對未通過測試的項目給出解決建議，請?jiān)谶M(jìn)行正式測量前解決所有問題。

12、設置葉室參數

在Start Up > Chamber Setup下，選擇葉室取樣面積、啟用/停用動態方程等。（注意：該頁面需要進行的設置取決于已經連接的葉室。詳細設置信息，請參閱說明書。）

13、設置葉室內的環境變量

逐一查看Environment下的每個選項卡，根據實驗?zāi)康�、葉室類型等進行設置。

（注意：可以在Start Up > Configuration選項卡下保存或加載配置文件。）

14、創建數據文件和匹配操作

在Log Setup > Open a Log File標簽下，點擊“New File”創建并打開一個新的數據文件。您可以在Log Setup > Match Options下設置自動匹配，或在“Measurements”界面下進行手動匹配。注意：匹配（Match）是獲得高質量數據的關鍵，所以要經常匹配，尤其是在采集數據前。

15、其他資料

請登錄licor.com/6800support學習更多有關LI-6800便攜式光合熒光測量系統的知識：

• 教學視頻包括：如何進行儀器設置、如何進行調查式測量、如何下載數據等。

• 說明書的主要內容包括：如何進行光合氣體交換參數測量、如何測量葉綠素a熒光參數、如何使用LI-6800測量土壤CO2通量、如何進行藻類和水生生物光合作用測量。

• 軟件包括：LI-6800的最新固件等。
