高通量作物器官表型檢測平臺在植物根系微觀表型研究中的應用

高通量作物器官表型檢測平臺依托高精度三軸成像平臺自動完成從樣本定位、掃描到圖像采集全過程，實現超大范圍、自動化、高速率的微觀圖像數據采集，并同步輸出高分辨率器官局部顯微圖像與超高分辨率完整器官圖像，能夠?qū)崿F(xiàn)待測樣本整體表型與局部微觀表型數據的全域精準分析。

核心功能
01超穩固成像支撐
依托高精度三軸位移平臺與大理石平臺的雙重抗干擾設計，設備可主動隔絕環境震動與雜散光，搭配能兼容各類顯微觀察樣本（如器官、組織切片）的放置區域，確保微觀成像兼具極致清晰度與高度穩定性。


箱體內部結構圖


02全自動高精度掃描
搭載三維高精度運動控制系統，系統能夠全自動完成樣本宏觀巡弋、微觀目標定位、對焦與高速掃描成像；還支持鍵盤實時操控機械軸運動，以及固定距離輸入控制，實現高通量無人工干預檢測。

03自動規劃采集路徑
區別于市面上的3D超景深顯微鏡，該平臺可根據全視野RGB相機視角下拍攝的圖像，分析需要采集區域，并自動規劃微觀圖像采集路徑（支持手動規劃路徑），提高采集效率，減少不必要的空白信息采集。

04高通量顯微成像
顯微RGB相機采集微觀圖像，微觀鏡頭支持34X-250X放大，且可以靈活調節白平衡與曝光時間。顯微圖像拼接生成的超高清全景圖，支持任意位置微觀圖像精準調取。

05超大成像范圍
突破傳統成像范圍，擁有300mm×300mm超大成像范圍，領先市面同類設備，無需多次移動樣本或拼接圖像，即可實現大尺寸樣品微米級完整圖像采集。

06智能數據解析與量化
集成實例分割、形態學處理及拼接重建等算法，自動完成圖像拼接、目標識別與參數提取，量化輸出根系構型、器官形態、葉片結構及動態生長等關鍵表型數據。
同時支持針對不同研究方向的表型分析算法定制開發，可適配作物遺傳育種、生理生態等差異化研究場景的表型分析需求。



07采集速率高

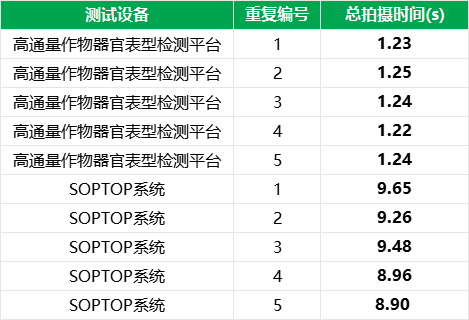

以SOPTOP系統為對照，測試50mm單行拍攝耗時：高通量作物器官表型檢測平臺平均耗時僅為前者的1/7。核心優勢源于高速連續運動拍攝策略，規避了傳統系統 “停-拍” 的頻繁操作。


植物根系微觀表型研究應用案例
如圖1所示，固定樣品，采集該樣品植物根系全景與微觀圖像；


圖1 待檢測植物根系

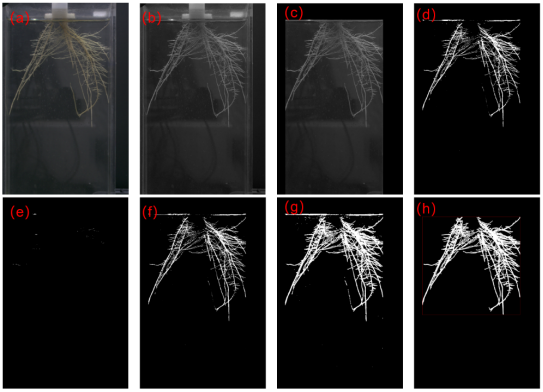

如圖2所示，采集全景視角相機下的根系分割效果圖；


圖2 根系分割效果圖


如圖3所示，根據全視野相機視角下的根系圖像，分析需要采集區域，并自動規劃微觀圖像采集路徑；


圖3 自動規劃微觀圖像采集路徑

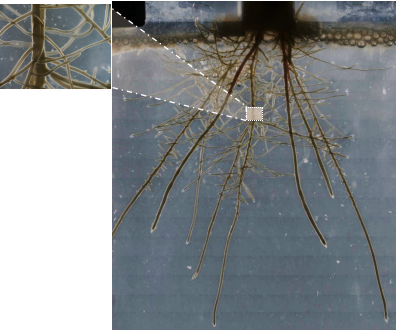

如圖4所示，左圖為單張顯微圖像，右圖為通過拼接算法由微觀顯微圖像拼接成的超高清、超高分辨率全景根系圖，可查看任一位置的微觀圖像；


圖4 單張顯微圖像&超高分辨率完整根系圖像

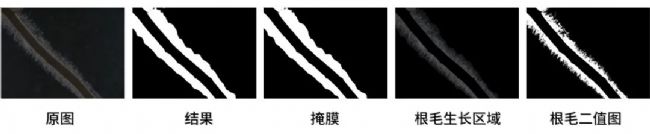

如圖5所示，基于上述采集的超高清圖像可對根系根毛進行分割，可全面分析多類根毛表型：
根毛基礎形態：根毛密度、根毛面積、根毛長度（平均長度、最大長度、最小長度）；
根毛縱向分布：根軸不同區段（根尖、伸長區、成熟區）的根毛密度 / 長度差異；
根毛聚類程度：根毛在局部區域的聚集系數（反映生長分布均勻性）；


圖5 根毛表型采集


注：上述植物根系微觀表型相關研究資料，由合作院校提供；相關研究論文目前尚未發表，擬于近期正式投稿發表。

依托上述高通量作物器官表型監測平臺提取的根系表型信息，可以做以下科學研究：
1、非生物脅迫響應機制研究
依托根毛密度動態變化、成熟區長度分布特征，對比干旱/鹽脅迫水培體系中處理組與對照組的表型差異；結合根冠細胞ABA信號路徑、根尖分生組織細胞分裂模式，關聯根毛形態變化與根冠信號傳導、根尖基因表達（如AUX/IAA、SCR），闡明作物根毛表型可塑性應對脅迫的生理分子機制。
2、養分高效/抗逆種質篩選
依托成熟區根毛密度、縱向分布均勻性，測定不同種質在正常與低磷脅迫下的表型數據；關聯根發育關鍵基因分子標記，建立 “根毛表型-功能基因位點” 對應關系，助力精準篩選養分高效、抗逆性強的作物種質。
3、根際微生物-根系互作研究
依托根毛表面微結構、局部聚類程度，搭配超高分辨率成像能力，追蹤菌根菌絲（2-4μm）侵染、根瘤菌定殖根毛區的動態過程；量化根毛表型與微生物侵染/定殖效率的關系，明確根毛在根際共生中的作用，為優化菌根接種等共生體系提供依據。
4、栽培措施精準優化
依托根毛密度與長度耦合特征、縱向分布動態變化，測定不同水肥管理梯度下的根毛表型；關聯根系養分吸收效率，建立 “栽培措施-根毛表型-吸收效率” 響應模型，優化精準栽培方案。

顯微成像效果案例展示

采集蝴蝶翅膀微觀表型

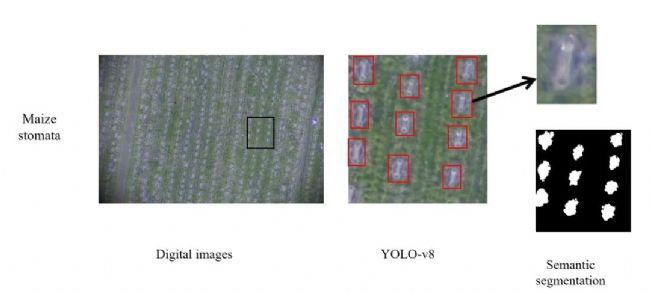

玉米氣孔表型采集分析

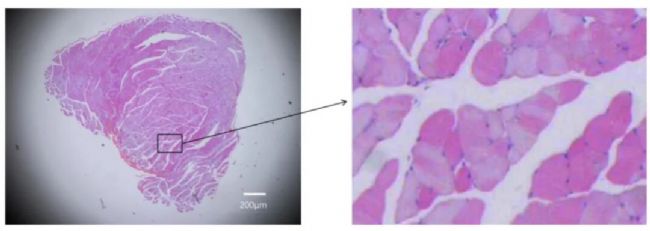

組織切片微觀成像


產品參數


應用場景
1、農業領域
作物器官的微觀形態參數（如根毛密度與長度分布、花粉粒形態與表面紋路、氣孔器密度與開度）；
生殖發育鑒定（如花粉活力評估、雌蕊形態分析）；
抗逆機理研究（脅迫下根系微觀結構變化、氣孔響應模式）；
遺傳資源篩選（如突變體庫微觀表型快速篩查）；
2、生物領域
對各類胚胎、幼蟲等生物的器官組織切片進行高通量成像，分析發育過程中的形態變化。
3、醫療領域
組織病理檢測（如快速篩查腫瘤切片病變區域）。
4、食品領域
檢測食品中是否存在微生物污染、異物殘留等問題。

華中農業大學交付案例
