谷豐光電三款桌面式表型設備在成像、數據采集、應用場景等方面的對比
植物表型技術是種業振興與糧食安全的核心支撐，但傳統大型表型設備的高門檻、高成本與復雜運維，長期限制了中小實驗室的科研能力，既阻礙了技術普及，也拖慢了分析效率。
谷豐光電推出三款桌面式植物表型設備，涵蓋高光譜成像、RGB成像、X射線成像、3D成像等成像技術，可精準采集植物形態、生理生化、顏色、結構及內部結構全維度參數，廣泛適用于育種篩選、脅迫生理研究、農藝優化、植物形態學研究、根系-土壤互作研究、生殖器官發育解析、脅迫內部響應等多元場景。
三款設備以“獨立化、低成本”為核心優勢，采用緊湊桌面式設計，適配普通實驗室工作臺；憑借精準化數據輸出，有效替代人工測量，規避主觀誤差；無需復雜基建與專業運維，為科研人員提供高適配輕量化解決方案，全面助力植物表型組學技術加速發展與普及。
設備選型對比
01產品介紹
桌面式多模態植物表型檢測儀
桌面式多模態植物表型檢測儀可見光+高光譜雙模態集成設計，無需傳送帶，人工操作靈活，同步獲取植物形態與生理生化參數并支持數據融合分析，既是高通量平臺的有力補充，也是實驗室低成本獨立解決方案。
桌面式標準成像箱
桌面式標準成像箱是植物表型精準鑒定的標準化采集設備，通過模塊化集成三視角高分辨率RGB相機與高精密電動轉臺，一鍵實現多視同步采集與植物形態多維度立體化記錄，解決傳統單相機視角局限。
桌面式高分辨率X-CT成像系統
桌面式高分辨率X-CT成像系統搭載超穩定大理石防震平臺，集成X射線透視成像與三維重建算法，可觀察內部結構，實現植物樣本無損、自動化三維成像與內部結構參數獲取，支持長期動態監測。
02成像對比
桌面式多模態植物表型檢測儀
單箱體集成可見光 + 高光譜傳感器，支持多模態數據融合分析，以海量光譜信息賦能植物生理特征與微量元素檢測，成像快、操作便捷、性能優越。
桌面式標準成像箱
強度型材框架+三視角RGB相機+電動轉臺構建封閉采集環境，兼具高性價比與廣泛適用性，適配株型特征、生物量等表型檢測。
桌面式高分辨率X-CT成像系統
集成X射線透視成像與三維重建算法,可清晰獲取植物樣本內部結構特征，實現對樣品內部微觀結構的智能解析。
03數據采集
桌面式多模態植物表型檢測儀
·形態參數（如葉面積、病斑分布）；
·生理生化參數（如葉綠素含量、水分脅迫、氮素水平及早期病害響應）；
桌面式標準成像箱

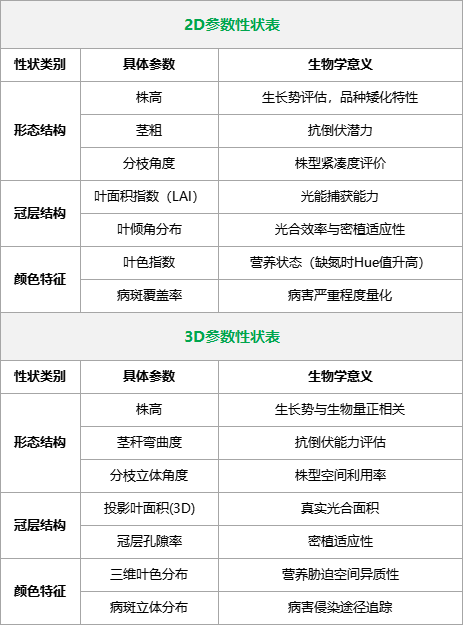

·形態特征（株高、冠幅、投影葉面積等）；
·顏色參數（RGB均值、色相分布等）；
·結構參數（植株緊湊度、空間分布等）；
桌面式高分辨率X-CT成像系統
內部結構參數（如根系空間分布、莖稈孔隙率、種子內部蟲害、果實心室結構）；

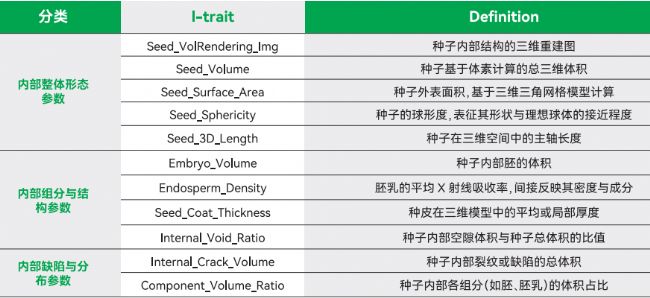

▲主要提取性狀參數I-trait（以種子為例）
04應用場景
桌面式多模態植物表型檢測儀
·育種篩選（突變體鑒定）；
·脅迫生理研究（干旱/鹽害/病害）；
·農藝優化（施肥/灌溉評估）；
·藥用植物品質分析；
桌面式標準成像箱

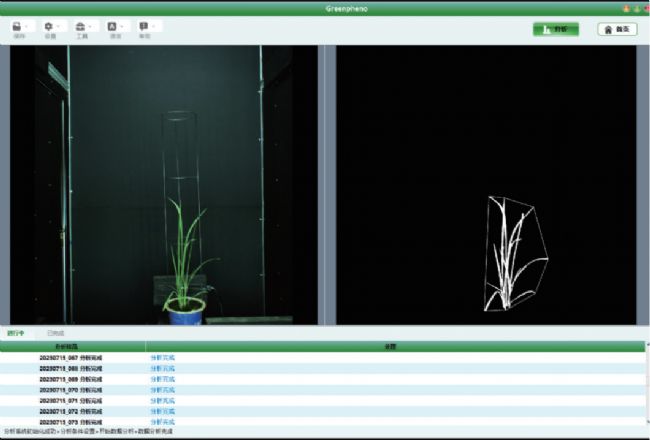

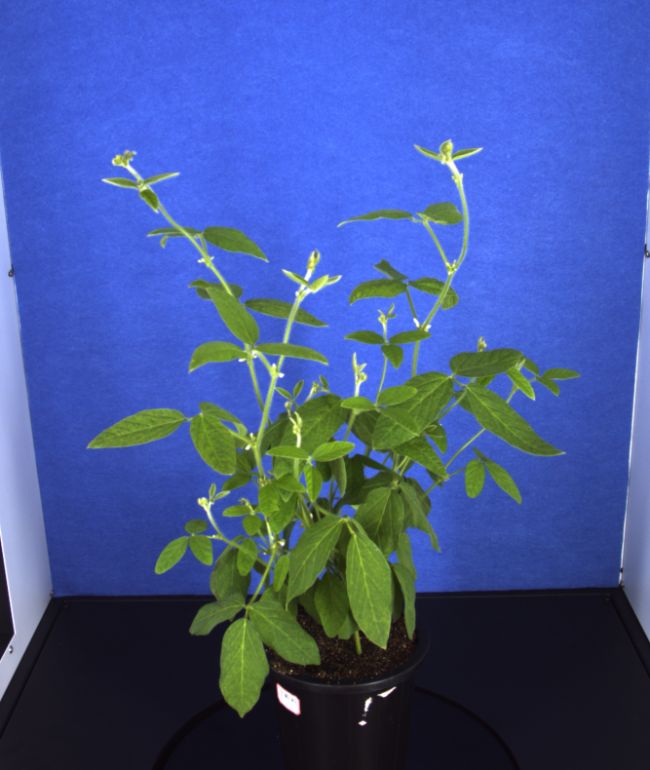

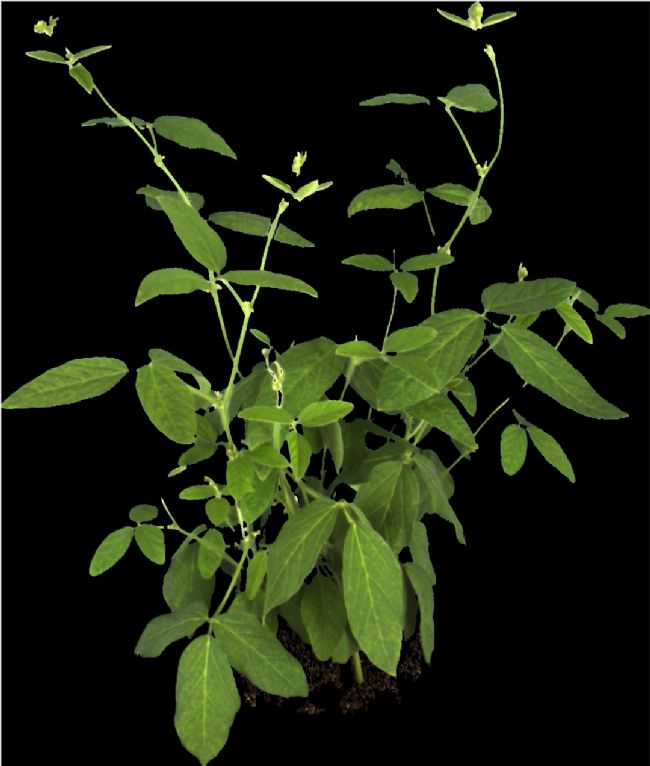

▲原圖 ▲分割圖
·植物形態學研究；
·遺傳育種篩選（株型鑒定）；
·表型數字化建檔；
·批量樣本形態篩查；
桌面式高分辨率X-CT成像系統

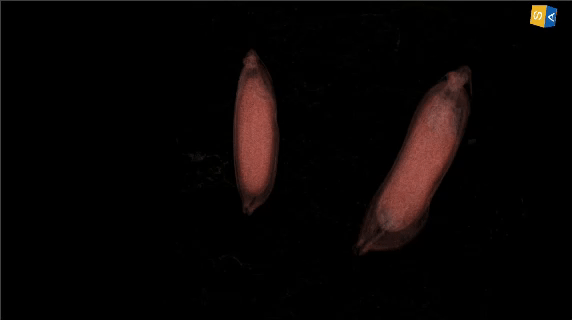

▲水稻種子CT重建效果
▲玉米內部結構斷層掃描圖
·根系-土壤互作研究（如根系在土壤中的穿伸、病害的內部蔓延過程）；
·生殖器官發育解析（穗部/籽粒）；
·脅迫內部響應（病害蔓延/導管栓塞）；
·高密度育種材料內部性狀篩選；
05適用植物種類&可測樣本類型
桌面式多模態植物表型檢測儀
·適用植物種類：小麥、水稻、玉米、棉花、大豆、蔬菜、花卉等（其它植物可定制）；
·可測樣本類型：上述植物的盆栽，田間采樣樣品。
桌面式標準成像箱
·適用植物種類：小麥、水稻、玉米、棉花、大豆、蔬菜、花卉等（其它植物可定制）；
·可測樣本類型：上述植物的盆栽，田間采樣樣品。
桌面式高分辨率X-CT成像系統
·適用植物種類：小麥、水稻、玉米、大豆、棉花、水果等；
·可測樣本類型：上述植物的盆栽、土壤-根系復合體、穗部/籽粒、莖稈、小型果實。

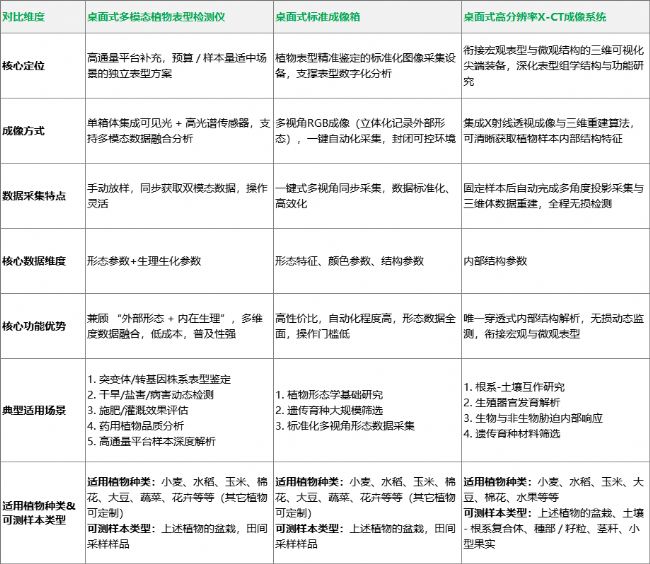

設備對比匯總
▲點擊圖片查看詳情▲
設備詳細介紹

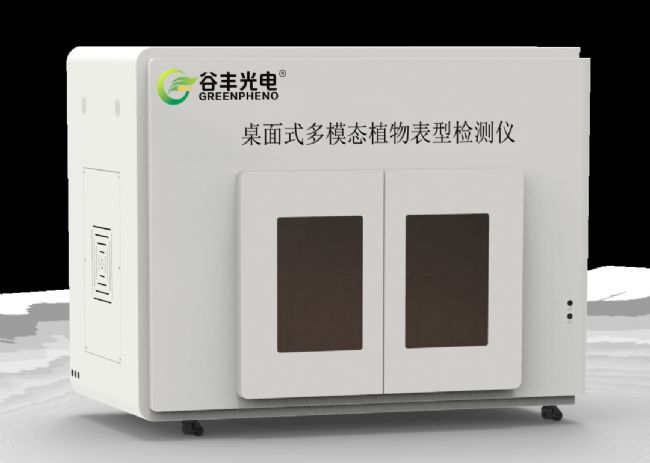

桌面式多模態植物表型檢測儀
桌面式多模態植物表型檢測儀作為高通量分析平臺的有力補充，核心在于將可見光與高光譜成像傳感器高度集成于單一箱體。
用戶手動放樣即可完成成像分析，無需傳送帶，通過集成化設計、人工操作靈活性以及雙模態成像能力，將強大的表型分析功能成功引入普通實驗室工作臺。因此，它不僅是對大型高通量平臺的重要補充，更是預算有限、樣本量適中或需精細分析場景下的理想獨立解決方案，極大地促進了植物表型組學技術在更廣泛研究群體中的應用。
該設備通過集成可見光與高光譜成像系統，可同步獲取植物形態參數（如葉面積、病斑分布）和生理生化參數（如葉綠素含量、水分脅迫、氮素水平及早期病害響應），并支持多模態數據融合分析。
功能特性
● 成像精準可控：結構簡潔，內置可控光源（LED陣列+鹵素光源），隔絕環境光干擾，保障成像一致性；
● 適應非標準化樣品：無需依賴傳送帶，手動放置樣本，可輕松適配非標準化植物樣品；
● 數據無偏差：可見光（RGB）+高光譜成像系統同空間同步集成，規避多設備數據配準誤差；
● 無損傷測量：采用無損成像分析技術，可對珍貴、難獲得的植物樣品進行精確測量，不破壞樣本；
● 分析高效：支持實時數據分析，提升實驗效率。
系統構成
桌面式多模態植物表型檢測儀主要由成像箱體單元、表型圖像信息采集模組、圖像數據處理單元三部分組成。
成像箱體
檢測儀成像箱體主體由頂部封板、左側檢修門、散熱孔系統及前部雙開檢測門構成，為盆栽植物表型數據采集提供穩定、可控的成像環境。
箱體內部集成以下核心模塊
● 運動控制系統：高精度直線模組驅動成像單元，確保掃描定位誤差0.1mm。
● 多模態成像系統：同步搭載RGB相機與高光譜相機，實現形態-生理參數一體化采集。
● 雙模式光源：LED白光光源（4000K，顯色指數>95）保障可見光成像色彩真實性;鹵素寬譜光源（350-2500nm）滿足高光譜成像的輻射穩定性需求。
● 智能監控終端：配置工業級工控機及觸摸顯示屏，通過可視化窗口實時監控成像進度與數據質量。該設計以高穩定性、高效率為核心優勢，為植物表型研究提供實驗室級精準數據基礎。
表型圖像信息采集模組
表型圖像信息采集模組主要由高精度直線模組驅動成像單元與多光譜成像系統組成，包含高精度直線模組、RGB相機、高光譜相機，其相關參數如下：
圖像數據處理單元

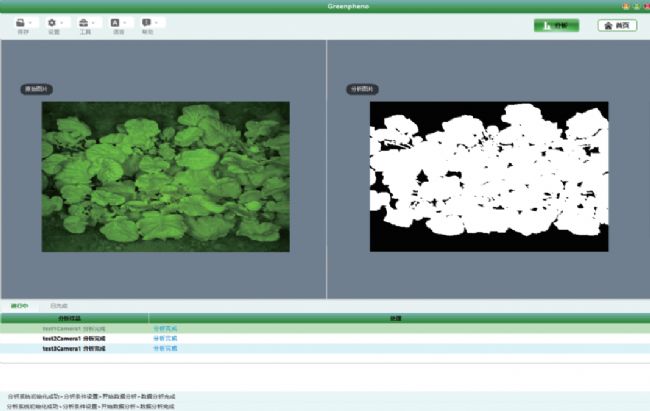

該軟件支持作物數據的在線實時采集與分析，通過圖像采集卡獲取成像箱中的作物圖像，并采用自適應閾值分割、深度學習圖像分割（如U-Net++）及邊緣檢測等算法，自動提取生物量、株型、緊湊度、卷葉指數、綠葉比和生長速率等數字化表型參數。
應用場景
適用于育種篩選（如突變體/轉基因株系表型鑒定）、脅迫生理研究（如干旱/鹽害/病害動態檢測）、農藝處理優化（如施肥/灌溉效果評估）、藥用植物品質分析，以及作為高通量平臺的樣本深度解析工具，為實驗室提供獨立、低成本的表型組學解決方案，推動技術普及化。

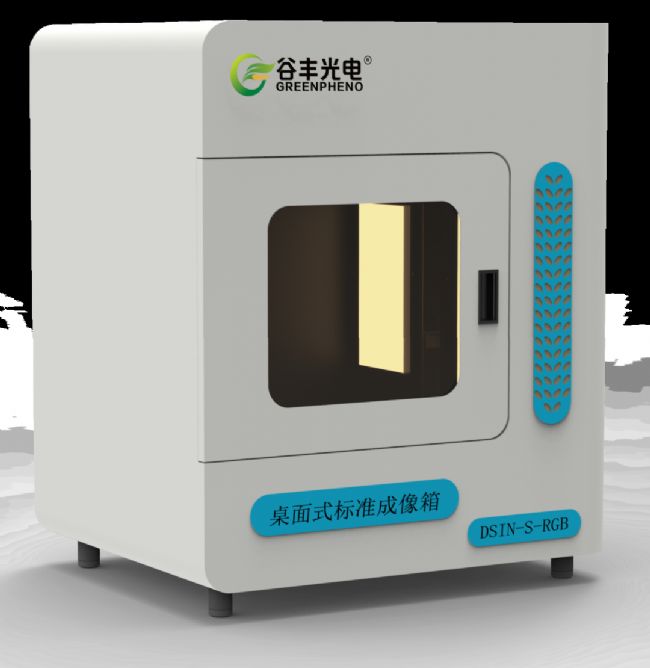

桌面式標準成像箱
桌面式標準成像箱是一款專為植物表型精準鑒定設計的標準化采集設備，采用多相機協同采集模式，通過智能化圖像獲取流程，有效解決了傳統單相機拍攝視角有限、數據不完整的技術瓶頸。
桌面式標準成像箱是植物表型采集核心設備，通過模塊化集成設計實現了多視角圖像數據采集的標準化與高效化。系統以高強度型材框架整合頂/側/俯視高分辨率RGB相機及高精密電動轉臺，打造封閉可控的穩定采集環境。
其核心優勢為多視角同步采集：植株樣品置于轉臺中心，一鍵操作自動完成頂部、側面及輔助視角的同步圖像采集，結合轉臺精確旋轉實現對植物形態的多維度立體化記錄。設備可全面采集冠層結構、側面形態及三維特征，經圖像分析處理可獲得豐富的表型數據，包括形態特征（株高、冠幅面積、投影葉面積等）、顏色參數（RGB 均值、色相分布等）和結構參數（植株緊湊度、空間分布等）。
功能特性
● 多視角同步采集：三相機同步拍攝，一鍵獲取頂視、側視及俯視等多角度高清圖像；
● 多一體化智能采集：集成電動轉臺與封閉箱體，實現全自動、標準化的圖像采集流程；
● 高全維度表型解析：基于圖像精準分析植株形態、顏色與空間結構等多維性狀參數；
● 可調光源系統：多向可調光源，消除陰影與高光，保障圖像質量與顏色紋理精準分析。
系統構成
桌面式標準成像箱主要由成像箱體單元、表型圖像信息采集模塊、圖像數據處理單元三部分組成。
成像箱體
桌面式標準成像箱主體由檢測門、右側檢修門、主體外殼組成，為盆栽植物表型數據采集提供穩定、可控的成像環境。箱體內部集成以下核心模塊：
● 運動控制系統：高精度旋轉圓臺；
● 自適應光源系統：可調LED燈組；
表型圖像信息采集模塊
表型圖像信息采集模組主要由高精度旋轉圓臺驅動成像單元與多RGB相機組組成，包含高精度旋轉圓臺、頂視RGB相機、側視RGB相機、俯視RGB相機，其相關參數如下：
圖像處理數據單元
本系統依托三臺RGB相機與電動旋轉臺協同工作，采集盆栽植株多視角圖像序列，結合運動恢復結構與多視圖立體視覺算法構建高精度三維點云模型。二維層面可從正交投影圖像提取株高、冠幅、投影葉面積、顏色分布及形態輪廓等參數；三維層面通過點云處理量化冠層體積、空間分布指數、三維分枝角度及表面積等結構參數的量化分析，覆蓋從二維形態到三維架構的多尺度表型解析，為盆栽植物表型研究提供全面數據支撐。
應用場景
該設備為植物形態學研究、遺傳育種篩選提供了可靠的圖像數據支撐，是實現植物表型數字化分析的重要工具平臺。

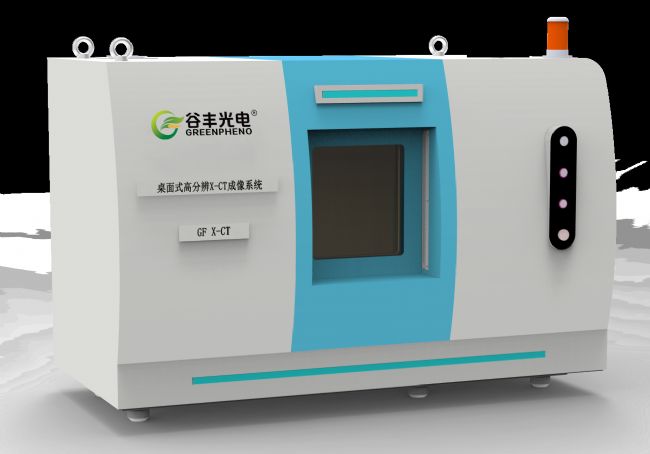

桌面式高分辨率X-CT成像系統
桌面式高分辨率X-CT成像系統是銜接宏觀表型與微觀結構的三維可視化尖端裝備，核心是將高功率微焦點射線源、高靈敏度平板探測器與精密運動控制無縫集成于超穩定大理石防震平臺上。
用戶將完整或部分植物樣本（如盆栽幼苗、谷物穗部、土壤根系系統）固定后，系統可自動完成多角度投影采集與三維體數據重建，全程無需破壞樣品。憑借超高分辨能力、無損的內部成像技術及自動化掃描流程，它顛覆傳統解剖觀察，將植物內部三維構型轉化為精準、海量的體素數據。
因此，它既是外部表型分析的重要延伸，更是進行根系構型、種子胚乳發育、維管系統網絡及脅迫下內部病變等前沿研究的核心工具，深化植物表型組學結構與功能層面研究。
功能特性
● 結構穩固：搭載高剛性大理石平臺與專業隔震裝置，隔絕外部振動，為微焦點射線成像提供超穩定基礎，確保三維重建圖像的極致精度與數據保真度；
● 全自動、多維運動：集成高精度直線模組與旋轉臺，軟件一鍵操控完成樣本平移、旋轉及360°投影采集全流程，無需人工干預；
● 無損三維成像、穿透內部結構：采用非侵入式X射線透視技術，無需切片/染色即可清晰呈現植物內部微觀構造（如根系空間構型、種子胚乳發育、莖稈維管系統），實現真正的無損測量；
● 多尺度靈活解析：憑借可調的掃描分辨率與視野范圍，系統能夠依據研究需求無縫切換掃描尺度，實現從整體樣本概覽（如整段根系）到局部微觀結構（如單粒種子內部）的精細化三維解析與數據關聯。
系統構成
桌面式高分辨率X-CT成像系統主要由鉛房箱體單元、表型圖像信息采集模塊、圖像數據處理單元三部分組成。
鉛房箱體單元
檢測平臺成像箱體結構，主體由電動觀察窗、右側檢修門、散熱孔系統、內部鉛房、鈑金外殼等組成，為樣本表型數據采集提供穩定、可控的成像環境，同時確保X射線輻射安全。
箱體內部集成以下核心模塊
● 內置鉛房：高密度封閉輻射防護屏障，既嚴格限制X射線外泄保障操作安全與環境潔凈，又減少圖像偽影，提升三維重建精度與數據可靠性；
● 大理石防震平臺：為射線源、探測器及樣品提供超穩定的機械基準，通過高自重和隔震設計，吸收外部振動，確保微米級掃描成像的極致精度與清晰度。
● 運動控制系統：高精度直線模組與旋轉臺組成運動單元，該運動單元是整個系統的“機械手”與“定位引擎”，將樣品精準送達并穩定維持在成像區域的指定位置，通過無可替代的精密機械運動，為捕獲樣品內部微觀結構的三維“地圖”提供了根本保障。
● 光譜成像系統：同步搭載X射線源與探測器，X射線源的功能是發射高能錐形束X射線，穿透樣品內部結構；探測器的功能是接收并量化穿透后的射線信號，將其轉換為數字投影圖像，為三維重建提供數據基礎。
表型圖像信息采集模組
表型圖像信息采集模組主要由高精度直線絲桿模組與旋轉圓臺驅動的運動單元和高性能射線成像系統組成，包含精密運動平臺、封閉式微焦點X射線源和工業平板探測器。技術參數如下：
圖像數據處理單元
該軟件系統作為桌面式高分辨率X-CT成像平臺的控制與解析核心，驅動精密運動平臺與射線成像系統完成自動掃描與投影采集，并集成基于深度學習的三維分割、形態學分析及體渲染等先進算法，實現對種子內部微觀結構的智能解析。系統能夠自動量化提取一系列關鍵三維參數，包括胚形態參數（如胚體積、胚乳密度）、種皮結構參數（如種皮厚度、表面皺褶深度）、內部缺陷參數（如內部蟲害、裂紋分布）以及籽粒品質參數（如單粒重、內部空隙率），從而將難以觀測的種子內部構造轉化為精確、可量化的三維數字表型，為作物育種篩選、種子質量檢測及種子發育生物學研究提供了強大的數據支撐。
主要提取性狀參數I-trait（以種子為例）
應用場景
其無損檢測特性保障了樣本的活性與完整性，適用于根系-土壤互作研究（如原位根構型定量分析）、生殖器官發育解析（如穗部/籽粒發育評估）、生物與非生物脅迫內部響應（如缺水導致的導管栓塞、蟲害內部路徑追蹤）、遺傳育種材料篩選（如高密度籽粒性狀鑒定），以及作為連接外部表型與內部結構功能的關鍵橋梁，為精準解析"基因型-表型-環境"互作的內在機理提供了無可替代的三維視角，推動了植物科學研究從表層形態向內部空間的深度拓展。
