MiniSIMS在電子元件表面污染分析中的應用
在電子制造過程中，元器件表面的清潔度直接關系到后續涂覆、粘接、封裝等工序的質量。有機殘留、無機鹽類等表面污染物可能導致涂層附著力下降、接觸電阻增大甚至器件失效。因此，快速、準確地識別表面污染物的成分與分布，對于工藝優化和良率提升具有重要意義。二次離子質譜（SIMS）作為一種高靈敏度表面分析技術，能夠在極淺表層獲取元素及分子信息，近年來在電子工業質量控制中發揮著日益重要的作用。
臺式SIMS：兼具高性能與低成本的分析方案
MiniSIMS占地面積小、對實驗室環境要求低，卻集成了傳統超高真空SIMS的三種主要工作模式：
· 靜態SIMS：用于表面單層成分分析
· 成像SIMS：實現微米級空間分辨的化學分布成像
· 動態SIMS：進行深度剖面分析，研究多層結構
得益于其高通量分析能力，單一樣品的檢測成本可比傳統UHV SIMS設備降低90%，為電子制造企業提供了經濟高效的表面質量控制工具。
SIMS的技術優勢
與常用的X射線能譜（EDS/EDX）等技術相比，SIMS不僅能夠分析無機元素，還可提供有機物種的詳細信息。其主要技術特點包括：
· 極淺的采樣深度：信息深度通常小于2 nm，適合分析極薄污染層，避免基體信號的干擾
· 高靈敏度：可探測ppm至ppb級別的微量污染物
· 同位素識別能力：輕松區分同一元素的不同同位素
· 輕元素分析：對鋰、硼等輕元素具有良好檢測能力
應用案例一：電子元件表面污染分布成像

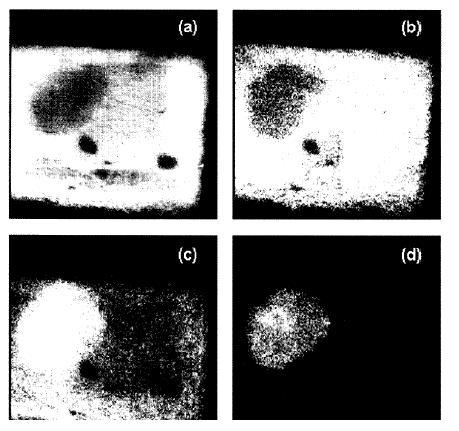

圖1 電子元件表面4mm×4mm區域內硝酸鹽、有機物種、硫酸鹽、磷酸鹽的分布圖像
在一項電子元件表面污染檢測中，MiniSIMS在4 mm × 4 mm視場內發現了一處直徑約1.5 mm的微觀缺陷。通過質量過濾成像，研究人員獲得了多種污染物的空間分布信息：
· 圖1a 顯示硝酸根（NO₃⁻）信號主要分布在缺陷外圍
· 圖1b 為有機物種（CH₂O₂⁻）的分布，同樣集中于非缺陷區域
· 圖1c 硫酸根（SO₄⁻）信號在缺陷處顯著增強
· 圖1d 磷酸根（PO₄⁻）也主要富集于缺陷位置
這種化學成像結果為追溯污染來源提供了直觀證據，有助于企業針對性地改進清洗工藝或優化生產流程，避免后續工序中產生更大損失。
應用案例二：硬盤盤片潤滑層的成分鑒定

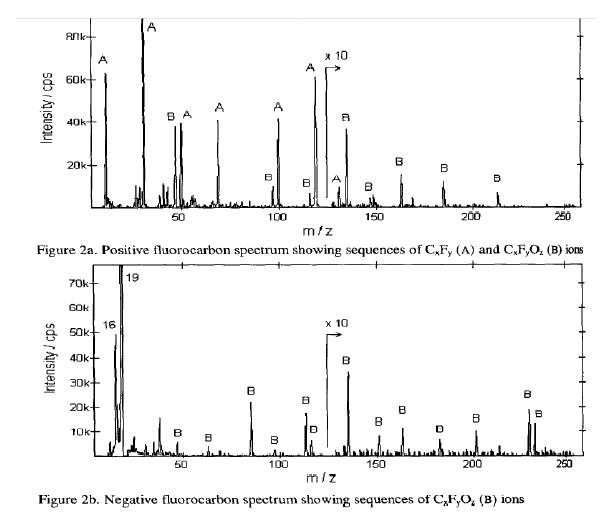

圖2 硬盤盤片表面正離子譜圖和負離子譜圖，顯示氟碳化合物及全氟聚醚特征峰
硬盤盤片表面的潤滑層對磁頭飛行穩定性和耐久性至關重要。利用MiniSIMS對某HDD盤片表面進行分析，獲得了正、負離子譜圖（圖2a、2b）。
· 正譜圖中觀察到的CₓFᵧ系列碎片離子表明表面存在氟碳化合物
· 同時出現的m/z 47、97、116、135、147、163、185、213等峰對應CₓFᵧOₓ系列離子，提示可能為全氟聚醚類潤滑劑
· 負譜圖中同樣檢測到CₓFᵧOₓ特征離子系列（如m/z 47、63、85、97、113、116等）
· 進一步對比譜圖庫，確認該譜圖特征與常用潤滑劑“ZD15”的靜態SIMS標準譜高度吻合，證明該潤滑層為X[CF₂O₂]ₙ[CF₂CF₂O₂]ₙ共聚物
該案例展示了MiniSIMS在有機物種識別方面的強大能力，為硬盤制造過程中的潤滑層質量控制提供了可靠依據。
結論
MiniSIMS作為一款臺式二次離子質譜儀，兼具高靈敏度表面分析與低成本優勢，在電子元件表面污染檢測、工藝故障分析、新材料研發等領域具有廣闊應用前景。其成像模式可直觀展示污染物分布，而高分辨質譜則能深入解析有機成分，為電子制造企業提供從研發到量產的全流程質量控制支持。
