化學傳感器的發光壽命損傷基于時域和頻域的相機系統的比較

瀏覽次數：210　發布日期：2026-1-28　來源：本站　僅供參考，謝絕轉載，否則責任自負

（論文部分內容摘抄）

基于發光壽命的成像仍然是利用化學傳感器技術生成化學圖像的最可靠方法。然而，只有少數商業系統能夠使成像壽命在相關的納秒至微秒范圍內。在本技術說明中，我們比較了一個較舊的時域(TD)的性能基于頻域(FD)的相機系統，其測量特性和對02和pH的適用性在環境樣品中進行成像，并使用在光譜可見和近紅外部分發射的不同指示染料系統。我們的結論是，新引入的FD成像系統提供比其前身，發光壽命測量的可比現在實現基于FD的強大而簡單的化學成像。

近年來，比例發光強度成像由于其成本低和易于獲得的設備而變得越來越重要。盡管如此，基于化學傳感器的發光壽命成像，特別是磷光指示器，仍然被廣泛使用，并被該領域的專家認為是最可靠的方法�；趬勖幕瘜W(xué)成像在20年以前發展，并迅速超過了簡單的基于發光強度的成像方法。特別是，具有片上電荷積累的快速可柵極電荷耦合器件(CCD)的易用性使時域技術得以發展。

(TD)用于磷光化學成像中快速壽命測定(RLD的發光壽命相機系統。這項技術在20世紀90年代建立起來，當時PCO發布了 SensicamSensimod，一種能夠基于RLD的磷光成像的商用設備。幾個研究小組獲得了這種照相機系統，并開發了特別適合于這種照相機的傳感器和方法。

在本技術筆記中，我們討論了新開發的Sensimo相機系統替代方案的潛力�；诳烧{(diào)制的科學互補金屬氧化物半導體(SCMOS)傳感器，PCO開發了一種頻域(FD)發光壽命成像照相機，即所謂的pco.flim.30雖然該系統已在熒光壽命成像是首次得到應用，但它在以下方面的潛力使用磷光指示劑的化學成像尚未得到徹底的評價。在這里，我們比較了這兩種基于磷光指示劑的平面光電器件的化學成像潛力，磷光指示劑的半衰期在 US 范圍內。特別是，我們使用 pH傳感器作為測試系統，并評估了執行雙壽命參考(DLR)的可能性。

時域攝像系統。該系統圍繞熱電冷卻的、可快速門控的CCD攝像機（德國PCO公司）而構建。Sensicam Sensimod脈沖LED(光子學研究系統有限公司，英國)被用作激發源。對于成像，使用兩個不同的LED(460nm，520nm)。其他出版物中描述的定制觸發器盒控制LED陣列的調制、快門和圖像捕捉。相機和觸發單元由軟件控制。數據(暗圖像)以tiff格式保存，并根據標準程序進行分析。

CCD圖像傳感器由于其串行讀出原理，本質上是慢的但通常具有低暗電流，允許長時間曝光。超小型金屬氧化物半導體圖像傳感器采用平行和因此更快的讀出但遭受顯著更高的暗電流。這兩種相機類型都是面陣相機，具有可比的靈敏度（量子效率）。原則上，它們都能夠測量多指數衰變，但是這就需要更復雜的測量和圖像處理協議。與時間相關單光子計數(TCSPC)掃描方法相比（其中整個發光衰減曲線是匹配的），這不是區域掃描相機的最強有力的論據。盡管如此，圖像采集率高，這使得觀察動態過程成為可能。在終生測定精度方面，兩款相機具有可比性，在像素分辨率方面也是如此：1280像素×1024像素(Sensicam Sensimod)vs1008像素x1008像素(pco.flim)。然而，Sensicam Sensimod的長壽命限制在>500ns，而pco.flim型號相機可以成像更短的壽命-(0.1ns到100us)。

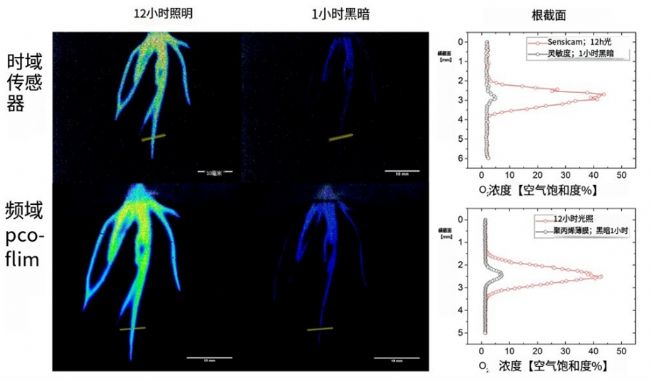

我們研究了一個相當新的基于FD的終生成像系統，即pco.flim型號相機，與其前身，基于TD的 SensicamSensimod的潛力。據我們所知，這是首次使用基于熒光的成像系統進行基于磷光的化學成像(傳感)我們的數據表明，新的pco.flim型號相機系統在使用平面光學元件進行化學成像方面具有類似的(如果不是更好的特性，并且環境光的干擾較小。由于SensicamSensimod 由于技術過時而不再可用，該領域，特別是年輕的研究小組正在等待一種新的系統來填補空白我們相信pco.flim型號相機系統能夠做到這一點，并且有潛力在化學成像領域得到廣泛應用。

這兩個系統都可以作為獨立的設備與任何物鏡組合使用或安裝在顯微鏡上。這使得基于壽命的化學成像范圍從幾平方厘米到平方微米。這種空間分辨率和壽命(對我們來說是ns)的靈活性，加上易于處理和用戶友好的數據讀出，使該系統對包括生命科學、海洋生物學或化學工程在內的各個領域都具有吸引力。

德國Excelitas PCO公司pco.flim型號相機，具備高分辨率、高感光度、弱光成像的優點，將顯微研究實驗過程完美記錄，為實驗提供強而有力的圖像數據支持。

廣州市元奧儀器有限公司作為德國Excelitas PCO公司攝像機在中國的代理商，為客戶提供各種成像系統解決方案，如對相關產品感到興趣，歡迎隨時聯系交流，公司網址：www.gzyaco.com、電話：400-860-2677。
