基于運動單位動作電位的表面肌電圖分解方法

瀏覽次數：307　發布日期：2026-1-23　來源：本站　僅供參考，謝絕轉載，否則責任自負

背景介紹

表面肌電信號分解是一種通過分析肌肉收縮產生的電信號來無創識別運動神經元活動的重要技術，在神經康復、假肢控制及神經肌肉疾病診斷等領域具有廣泛應用前景。

傳統方法多基于盲源分離，如快速獨立成分分析（fastICA）和卷積核補償（CKC），雖在一定程度上能有效分離運動單元發放序列及其動作電位，但其計算復雜、對噪聲和信號串?dāng)_敏感，且在多次分解中難以穩定跟蹤同一運動單元，限制了其在實際臨床與實時系統中的應用。

此外，BSS方法在信號復雜度高或多自由度運動時性能下降明顯。

因此，本研究提出一種基于運動單元?jiǎng)幼麟娢坏男滦头纸夥椒�，旨在提升分解�?zhǔn)確性、魯棒性和計算效率，為實現可靠的運動單元跟蹤與實時處理提供新途徑。

01論文摘要

本研究提出了一種基于運動單元?jiǎng)幼麟娢唬∕UAP）的表面肌電信號分解方法，在卷積核補償算法框架下，通過從MUAP重建MU濾波器，實現對EMG信號的高效分解。

該方法在模擬和實驗數據集中均表現出優越性能：在噪聲環境下（如SNR=20 dB）可識別更多運動單元（如模擬數據中達16.17±1.68個），且準確率（RoA）顯著高于傳統CKC方法；在計算效率方面，直接使用MU濾波器（MUAP-direct）處理12秒信號僅需約1秒，遠低于迭代方法的耗時。

實驗部分涵蓋多自由度手腕運動與不同收縮水平的抓握任務，結果顯示該方法在復雜運動條件下仍能穩定跟蹤運動單元，顯著提升了分解的可靠性與實用性。該方法為神經解碼、康復評估及實時肌電解碼系統提供了新的技術支撐。

02研究方法

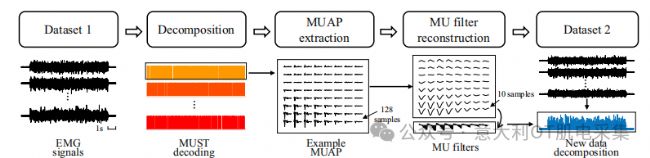

本研究在CKC算法基礎上構建MUAP-based分解流程。首先對EMG信號進行預處理（帶通濾波20–500 Hz、擴展延遲），隨后通過CKC初步分解獲取運動單元發放序列（MUST），再采用峰值觸發平均法（STA）提取多通道MUAP。從MUAP中提取K個樣本（本研究測試K=10–60），通過四種方法重建MU濾波器：Centered Spike、Maximum PPV、Maximum Product和Centered Peak（圖3）。

結果顯示Centered Peak方法在識別數量與RoA上最優。

在協方差矩陣選擇中，Current Cxx和Global Cxx性能顯著優于Raw Cxx（圖4B）。MUAP提取方法中STA略優于最小二乘法。

實驗數據采集采用OT Bioelettronica（Italy）的高密度電極陣列：第一實驗使用3個8×8網格（ELSCH064NM3，電極間距10 mm），第二實驗使用4個5×13網格（ELSCH064NM4，間距4 mm），信號經EMG-USB2+放大器采樣（2048 Hz），并經過帶通濾波與工頻濾波處理。受試者執行等長收縮運動，包括手腕四方向運動及其組合，以及不同力量水平（10%–90% MVC）的抓握任務。所有實驗均符合倫理審查（上海交通大學，批號B2020026）。

03實驗結果

在模擬數據中，MUAP-refine方法在無噪聲及SNR=20 dB條件下識別MU數量最多、RoA最高。

隨著參與運動的MU組數增加，所有方法性能均下降，但MUAP-direct方法在六組MU激活時仍能識別半數以上單元（SNR=20 dB）。在噪聲達到0 dB時，MUAP提取與濾波器重建失敗率升高。

擴展因子K=40時分解性能最佳。

時間成本方面，MUAP-direct僅需約1秒，而gCKC在K=60時需484.77±41.67秒。

在實驗數據中，MUAP-based方法在手腕多自由度運動中識別MU數量（96±49）顯著高于傳統方法（15±7）。

在不同收縮水平實驗中，該方法識別MU數達145±93，也遠高于gCKC的51±26。運動單元發放率與扭矩信號的相關性分析進一步驗證了解碼的生理合理性。

總結與展望

本研究提出的基于MUAP的EMG分解方法在準確性、魯棒性和計算效率方面均優于傳統BSS方法，尤其在復雜運動與噪聲環境下表現突出。該方法通過MUAP直接重建濾波器，避免迭代計算，顯著提升實時處理能力，適用于臨床診斷、神經康復和實時假肢控制。然而，該方法仍依賴于MUAP的獨特性，若MUAP形態相似（如再神經支配肌肉），則可能影響識別精度。

未來工作需進一步優化MUAP提取與濾波器重建方法，結合更多樣化的數據集與侵入式驗證（如同步記錄肌內EMG），以提升方法的普適性與可靠性。此外，將該思路擴展至其他分解算法（如fastICA）中，也是值得探索的方向。

原文鏈接：

https://doi.org/10.1186/s12984-025-01595-y

研究團隊介紹：

本研究由上海交通大學機械工程學院振動、沖擊與噪聲研究所的科研團隊完成。團隊負責人Chen Chen博士與Dongxuan Li博士共同主導了研究設計、數據采集與算法開發；Miaojuan Xia博士參與了抓握實驗的數據采集與分析工作。該團隊長期致力于神經工程與康復工程領域，在高密度表面肌電信號處理、運動單元解碼及人機交互方面具有扎實的研究基礎。本研究依托國家自然科學基金支持，體現了團隊在算法創新與實驗驗證方面的協同攻關能力，相關成果已發表于神經工程與康復領域權威期刊。
