使用DATARAY WincamLCM對拉曼旋渦光束進行光斑分析的實例

渦旋光束具有螺旋相位分布和軌道角動量（OAM）的特征，在先進的光學通信、光學鑷子、高分辨率成像和材料加工等領域發揮著關鍵作用。隨著渦旋光束應用的不斷推進，人們探索了多種渦旋激光生成方法，雖然外部生成技術通常通過使用特定光學元件對高斯光束進行相位調制來產生渦旋輸出，但它們往往受到低損傷閾值和不完美制造的限制，從而導致功率輸出降低、光束質量下降以及傳輸不穩定等問題。相反，激光振蕩器內部的腔內渦旋發射通過控制腔模之間的增益和損耗差異來實現空心強度分布，從而能夠?qū)崿F(xiàn)高輸出功率、出色的光束質量和穩定性。然而，這些主要涉及傳統的增益介質激光器，由于其吸收和發射光譜的限制，其波長擴展受到限制。

受激拉曼散射作為非線性光學效應，是實現激光波長轉換的有效手段�？蓪崿F(xiàn)的激光波長范圍由泵浦波長、拉曼頻移以及激光介質的光譜傳輸范圍所決定。因此，通過適當選擇泵浦介質和拉曼介質，任何處于激光介質透明度范圍內的波長都能被輸出。金剛石拉曼激光的輸出波長光譜現已涵蓋從深紫外到可見光、近紅外和中紅外區域，達到了千瓦級的穩態功率水平。這一成果證實了金剛石拉曼激光器在旋渦光束波長擴展方面的潛力。

本研究采用了一種傳統的駐波金剛石拉曼腔結構，并結合了離軸腔鏡，直接通過一階和級聯拉曼轉換產生了 1.2 微米和 1.5 微米的拉曼旋渦光束，最大輸出功率分別為 42W和 22W。其中檢測光斑的設備是DATARAY的LCM-1310設備。

如圖所示的實驗裝置采用了一臺重復頻率為 100 HZ、脈沖寬度約為 170 us的準連續波 1064 nm激光作為泵浦源。一個焦距為 100 mm的聚焦透鏡將泵浦光聚焦在一塊金剛石晶體的中心。同心的金剛石拉曼腔由一個輸入耦合鏡（IC）、金剛石晶體和一個輸出耦合鏡（OC）組成。在此，IC 的曲率半徑為 50 mm，其在 1064 nm波長處具有高透射率涂層，在 1240 nm和 1485 nm波長處具有高反射率涂層。同樣，OC 的曲率半徑也為 50 mm，其針對第一和第二斯托克斯輸出具有不同的涂層參數，后續內容中會有更詳細的說明。這塊金剛石晶體尺寸為 2×2×7 立方毫米，其在 1064、1240 和 1485 nm波長處具有高透射率涂層，并位于腔體的中心，該腔體長度約為 103 mm。聚焦泵浦光和第一和第二斯托克斯光束在金剛石上的腰徑分別為 30、45 和 49 us。在該實驗中，通過調整偏軸透鏡與 x-z 平面以及 y-z 平面之間的角度，實現了對鉆石內部固有腔模的偏軸操控。

一階拉曼轉換。經過計算和分析，我們選用了一種涂層材料，其在 1064 nm處具有高反射率，在 1485 nm處具有高透射率，在 1240 納米處具有部分透射率（小于 0.5%）。這種選擇使得輸出耦合強度低于通常在拉曼腔中使用的水平，這是出于對偏離軸向腔鏡所引入的顯著幾何損耗的考慮；它確保在實驗可行的泵浦功率條件下實現穩定的高階拉曼模式生成。當獲得了拉曼激光發射后，通過一個濾波器后，使用DATARAY的LCM-1310設備，監測最大泵浦功率下的輸出模式，同時將涂層傾斜，如圖 a 所示。在共軸腔結構中，觀察到具有高斯強度分布的拉曼激光輸出，這標志著涂層的初始狀態（0°）。將涂層在水平和垂直平面上旋轉，旋轉角度為 0.117°，光學腔的進一步對角傾斜導致了 HG1,0 和 HG0,1 模式之間的相互干擾，從而在高斯輪廓的對角線上產生了四個對稱分布的 LG 羅曼模式。在實驗中，當腔鏡的角度保持不變時，金剛石的特殊熱性能確保輸出模式不會隨泵浦功率而變化。如圖 b 所示。很明顯，干涉圖案表現出螺旋相位特征，表明具有左旋和右旋（逆時針和順時針）的旋光性。圖 c 展示了使用光譜儀收集的光譜，中心波長約為 1240 nm，滿足在 1064 納米泵浦條件下金剛石晶體的首階羅曼輸出波長的要求。
一階拉曼轉換。經過計算和分析，我們選用了一種涂層材料，其在 1064 nm處具有高反射率，在 1485 nm處具有高透射率，在 1240 納米處具有部分透射率（小于 0.5%）。這種選擇使得輸出耦合強度低于通常在拉曼腔中使用的水平，這是出于對偏離軸向腔鏡所引入的顯著幾何損耗的考慮；它確保在實驗可行的泵浦功率條件下實現穩定的高階拉曼模式生成。當獲得了拉曼激光發射后，通過一個濾波器后，使用DATARAY的LCM-1310設備，監測最大泵浦功率下的輸出模式，同時將涂層傾斜，如圖 a 所示。在共軸腔結構中，觀察到具有高斯強度分布的拉曼激光輸出，這標志著涂層的初始狀態（0°）。將涂層在水平和垂直平面上旋轉，旋轉角度為 0.117°，光學腔的進一步對角傾斜導致了 HG1,0 和 HG0,1 模式之間的相互干擾，從而在高斯輪廓的對角線上產生了四個對稱分布的 LG 羅曼模式。在實驗中，當腔鏡的角度保持不變時，金剛石的特殊熱性能確保輸出模式不會隨泵浦功率而變化。如圖 b 所示。很明顯，干涉圖案表現出螺旋相位特征，表明具有左旋和右旋（逆時針和順時針）的旋光性。圖 c 展示了使用光譜儀收集的光譜，中心波長約為 1240 nm，滿足在 1064 納米泵浦條件下金剛石晶體的首階羅曼輸出波長的要求。

參考文獻

Chen H, Bai Z, Chen J, Li X, Zhu Z-H, Wang Y, et al. Diamond Raman Vortex Lasers. ACS Photonics 2025; 12(2):864-869.

Dataray推出的LCM系列光束質量分析儀尺寸小巧，配置靈活，并且在價格上具有性價比。



WinCamD-LCM系列擁有11.3 x 11.3 mm的有效感光區域、420萬像素及5.5 x 5.5 μm的像素尺寸，支持全局快門的光學與電子觸發，刷新率高達60Hz以上。該系列相機特別適用于連續激光與脈沖激光的光束分析，可用波段涵蓋355-1610nm。



4.2MP超高分辨率（2048x2048）能捕捉精細光斑細節，同時最高60Hz的幀率能滿足大多數實時監測需求，并配置全局快門，信噪比達到2500:1。

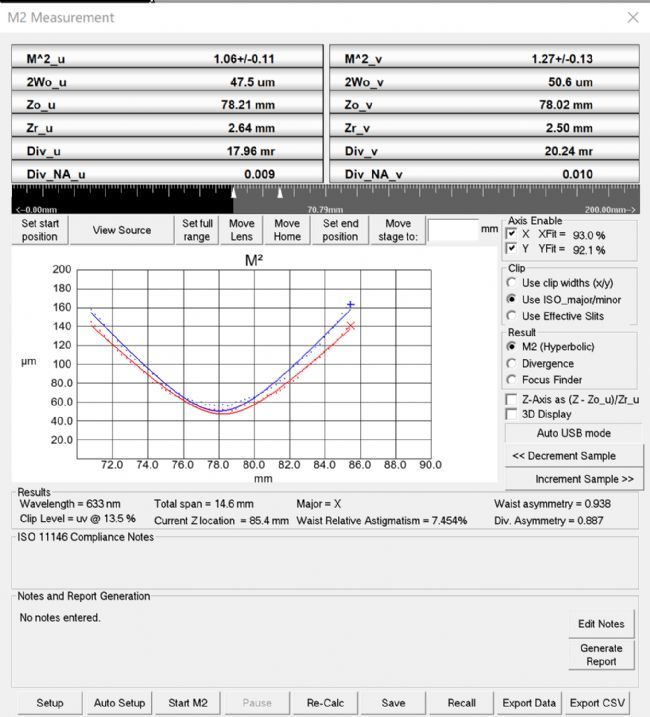

Dataray的軟件可以讓用戶快速便捷的進行光束質量因子M²的測量，將LCM安裝到電控導軌中，并將待測光束對準（切記需要進行衰減，否則容易損壞光束質量分析儀）。
