SSPX等離子體的高速成像原理介紹

瀏覽次數：561　發布日期：2025-12-16　來源：本站　僅供參考，謝絕轉載，否則責任自負

（文獻部分內容摘抄）

持續纖維蛋白質物理實驗（SSPX) 在勞倫斯利弗莫爾國家實驗室(LLNL)的上安裝了一個特別設計的高速成像系統。在SSPX電流維持和下降期間，我們觀察到靠近電極的明亮圖案，特別是在圓柱形陰極的端面上觀察到明亮的圓形圖案。這些圓形圖案在方位上是分段的，與陰極軸大致同心，并出現在離散的徑向位置。相比之下這些圖案不像陰極上的圖案那樣清晰陽極在偏濾器區域附近有圖案，兩個電極上的圖案隨時間演變。

由于高速成像系統可以對每個SSPX拍攝多達兩幅圖像，因此可以獲取有關圖案演變的信息。在不到0.1毫秒的時間內，陰極圖案的形態和位置沒有明顯變化。在時間大于0.1毫秒時，陰極圖案以恒定的方向環狀拉長。我們已經能夠成像連接環形“洞”的開放磁通面，并測量這些磁通面的直徑。我們推測，陰極上的圖案是開放磁通面與陰極的交點。

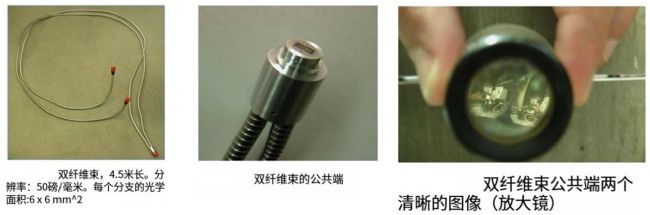

攝像頭在SSPX的位置，SSPX腔室在通量?jī)?chǔ)存器中有一個開口，并有若干用于儀器和測量的透鏡。

通過將(pco.dicam)相機的觸發器與等離子體擊穿的開始同步，可以獲得圖像并精確定時。每次拍攝時可獲得兩張圖像。所有圖像都是在可見光譜中獲得的，包括所有波長(添加顏色以顯示光強水平)。

SSPX上的攝像頭視角

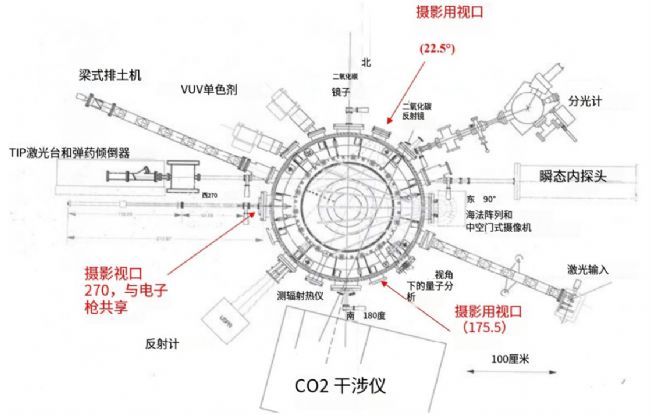

SSFX箱的頂部視圖

最后，高速成像有助于了解形成動力學。陰極圖案伸長率符合 ExB和曲率漂移理論。研究與等離子體-壁相互作用和SOL相關的電極模式。球面馬克“孔”的測量有助于驗證和進一步限制MHD平衡模擬(CORSICA)，高速成像系統生成的信息可用于 SSPX中的故障排除。

德國Excelitas PCO公司pco.dicam相機，具備高分辨率、高感光度、高幀率的優點，將研究實驗過程完美記錄，為實驗提供強而有力的圖像數據支持。

廣州市元奧儀器有限公司作為德國Excelitas PCO公司攝像機在中國的代理商，為客戶提供各種成像系統解決方案，如對相關產品感到興趣，歡迎隨時聯系交流，公司網址：www.gzyaco.com、電話：400-860-2677。
