新型氣溶膠噴射金屬納米顆粒3D 打印技術的原理與應用

瀏覽次數：39　發布日期：2025-11-7　來源：https://www.tuotuot.cn/newsinfo/8711667.html

腦機能的實現主要依靠神經元之間電信號的傳導，因此神經信號的輸出檢測對于腦運作機制的研究以及神經系統疾病的診斷和治療至關重要。這一傳導過程所借助的神經電極即檢測神經信號的電極，構成了神經科學和神經工程的基石。此類電極的制備工藝、理化特征和與神經組織的界面效應尤為重要。

神經電極包括非柔性微電極（金屬微絲電極、硅基電極等）和柔性微電極（薄膜電極、柔性微絲電極等）。以“猶他陣列”為例，其是通過微機電系統（切割、刻蝕、光刻等技術）制備的硅電極陣列（圖1），被認為是高通道神經接口的黃金標準。但其陣列結構的間距受到切割鋸口寬度的限制，通信通道量較小以及物理尺寸的局限性，限制了其在小動物、神經或視網膜中的許多應用。

圖1左，NeuroPort® 猶他電極陣列；右，電極的臨床試驗示意圖（來源：猶他電極陣列官網、知乎（https://zhuanlan.zhihu.com/p/709589877））

3D打印電極為當前的電極設計提供了一種新的替代方案�？▋�(nèi)基梅隆大學的Rahul P. Panat和Eric A. Yttri教授團隊提出的新型氣溶膠噴射金屬納米顆粒3D 打印技術，可以制造高電極密度、可定制的微電極陣列（CMU 陣列）（圖2）。

圖2 氣溶膠噴射制備微電極陣列（來源：https://www.science.org/doi/10.1126/sciadv.abj4853）
Stuart F. Cogan & Timothy J. Gardner 教授團隊利用雙光子光刻和薄膜制備工藝制備的3D微電極陣列，集成在柔性PI聚酰亞胺或Parylene C薄膜上，包括一種300µm間距的16通道陣列、一種可穿透硬腦膜的仿生（蚊子針）陣列，以及一種增強表面積的多孔電極（圖3）。

圖3 雙光子3D打印制備微電極陣列（來源：https://doi.org/10.1038/s41467-023-39152-7）

硬核功能-托托科技“視覺對準+補償算法”助力駁接打印
駁接打印是指已有結構的樣品表面進行二次或多次打印，實現多材料、多結構的精確集成制造。以托托科技UV Litho-ACA 無掩模光刻機加工的電極線路圖為例，通過駁接打印工藝，可在預留的凹孔位置處3D打印出微針陣列（圖4/圖5）。

圖4 硅片表面的模擬電極線路圖

圖5 通過托托科技自研神影 Miracle Vision系列3D顯微鏡檢測的表面形貌圖

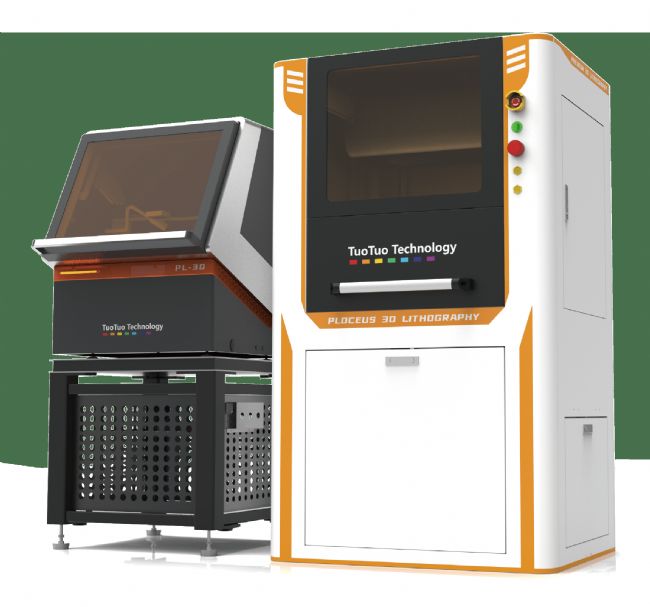

托托科技織雀^®系列3D光刻設備搭配了高精度的視覺對準系統和補償算法，可對預設計的光刻圖形晶圓上進行對準打�。▓D示加工幅面:50*50mm²），從而打印出微針電極陣列（圖6）。其中，高精度的視覺對準系統可實現打印進程中的實時監控，從而對打印樣件進行實時的質量監控；自研圖像處理算法可實現投影圖形與待駁接版圖的精確對準。
