DRL26D樹木生長測量儀詳細操作指南

概述
DRL26D樹木生長測量儀用于長期測量記錄樹干周長生長的微變化。儀器通過環繞樹干的不銹鋼帶長度的變化進行記錄，它的長度變化通過旋轉位移傳感器測量，并定期存儲到數據采集器內存中，同時測量儀器的內部溫度。測量儀靠不銹鋼鋼帶的強度固定在樹干上，不使用尖銳或侵入性的固定部件。測量儀上面材質為抗紫外線塑料，金屬部件由不銹鋼或氧化鋁制成，內部電路板是密封的，防水性好。

該測量儀由鋰電池供電，可連續測量多年。與電腦的通信采用紅外無線傳輸。通過Mini32軟件可進行數據統計、繪圖等多種功能，測量數據可下載為TXT、Excel等多種格式數據文件。

安裝過程

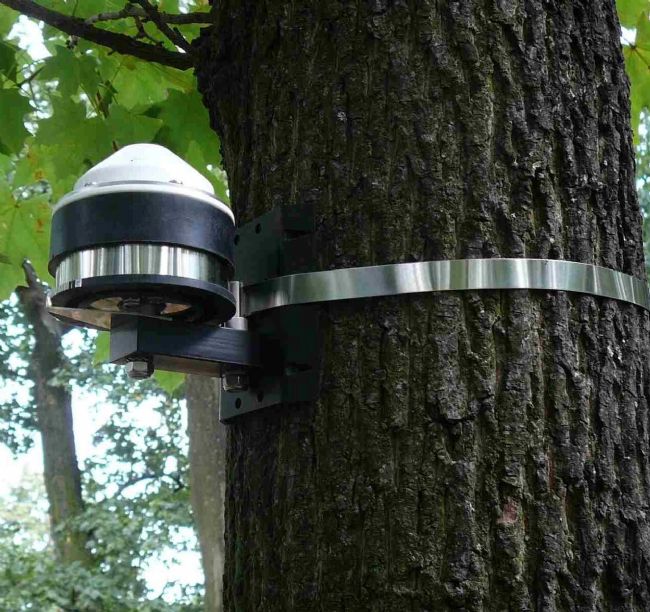

安裝時，用配套的不銹鋼鋼帶將DRL26D樹木生長測量儀固定在樹干上，具體操作如下：
1）剪一段不銹鋼帶，長度超過樹干周長25厘米。注意避免因彎曲導致長度不夠！

2）把鋼帶一端折起，扣住中心別針，注意折疊的正確位置！

3）另一端從內繞測量儀軸心一圈

4）把鋼帶穿過細桿并折回

5）逆時針方向旋轉頭部，以獲得至少5毫米的范圍。

6）把鋼帶一頭折疊在橫桿上

7）整條鋼帶必須有一定的張力

8）激活紅外連接，將電纜頭靠近測量儀，避免將測量儀從原來的位置移動，以免干擾測量!

9）數據采集設置
測量儀沒有電源開關，需要通過Mini32軟件打開或關閉。系統配置也需要Mini32軟件完成。測量儀通過紅外數據下載線與電腦連接。

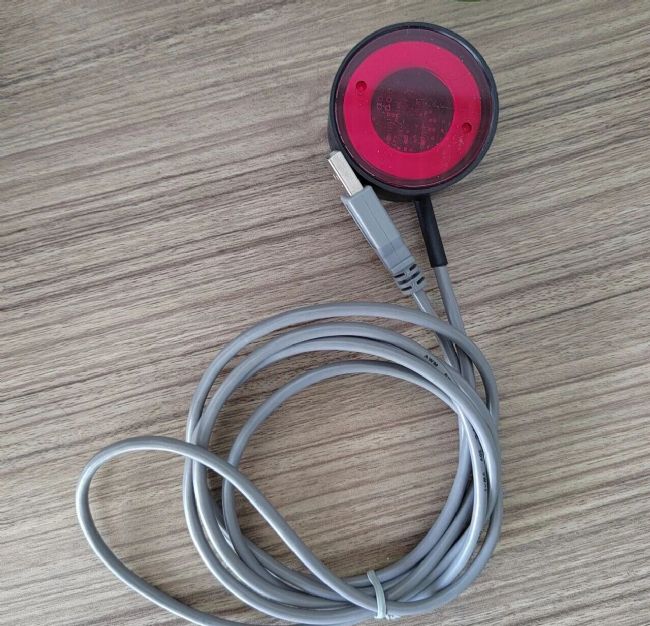

USB/IrDA紅外數據下載線由一個強磁鐵和紅外收發器組成。電纜頭有兩個LED二極管。紅色LED表示來自電腦的信號，綠色LED二極管跟蹤來自測量儀的信號。

由于測量儀在大部分時間都是處于空閑狀態，因此需要數據線的磁頭來喚醒測量儀，磁場在靠近紅外接入點的簧片接點上開關，系統醒來大約等待通信30秒。

紅外連接
紅外數據線連接必須在第一次按下Mini32主屏菜單上的下載、數據或配置按鈕之后激活。當發射端與測量儀之間的距離過大或有障礙物時或紅外光束被取消超過30秒時就會關閉，在程序關閉或連接丟失之前紅外數據線會一直保持連接狀態。

如果 USB/IrDA數據線丟失連接，將IrDA頭拿離傳感器60cm后，再靠近測量儀即可連接。

軟件操作
1）基本設置

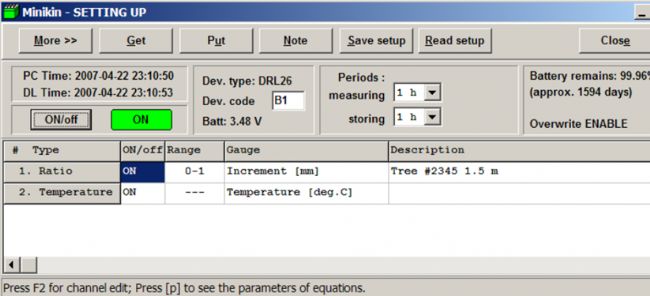

運行Mini32軟件，按配置configure按鈕，啟動紅外連接。
雙擊通道，打開通道設置窗口，設置通道并添加通道描述。
鼠標左鍵單擊“ON /OFF”按鈕激活/停用測量儀。
按“send”將配置發送到測量儀。

2）高級設置
在界面“Configuration”點擊“More”進入高級選項配置界面：

測量儀初始化(initiallization)：將所有變量重置為默認值，更改時間和密碼，從內存中擦除數據，并設置內存操作模式，可以保留實際配置，否則將默認為原廠設置。

內存擦除(RAM clear)：當內存已滿且數據覆蓋被禁用時，以及當測量儀移動到不同位置時數據連續性無意義或具有誤導性時，應進行內存擦除(RAM clear)。在清除內存之前，請確保數據已成功保存。

內存硬拷貝(HCM)：整個內存內容將保存到文件中。下載后數據轉換出現問題時使用，若是外部因素可能導致數據結構損壞，那么發送文件到廠家可恢復。

密碼：輸入一個四字符密碼，可禁止未經授權的配置更改。

3）數據處理
Mini32軟件支持數據處理、數據下載和保存，按下載按鈕，內存中的所有數據都保存在XY_2005_04_28文件中，十六進制其中XY為設備代碼(見基本設置)，2005_04_28為計算機日期(YMD)，這個十六進制文件包含存儲的數據和完整的配置信息，包括最后一次電池電壓和數據采集器的時間。這種格式不能用于下一次數據處理，因此文件隨后被轉換為另一種格式——DCV (XY_2005_04_28.dcv)，該文件包含與十六進制文件相同的信息，它通常比十六進制文件大四倍，但適用于數據快速處理。建議保存原始的十六進制文件HEX，以便存檔。

Mini32軟件允許的數據操作有:

• 不同時間段相同配置的連接文件
• 不同系統的混合文件
• 不同時間間隔計算平均值
• 將圖形導出為*.bmp格式
• 繪制深度/高度剖面圖
• 打印圖形
• 基本統計分析
• 回歸數據分析
• 用戶定義計算
• 非線性多元回歸分析

維護
DRL26 不需要任何維護，優勢就是利用紅外非接觸的特點，避免測量儀產生位移。
電池電量不足需要更換電池時，建議聯系我們進行專業的更換維修！
